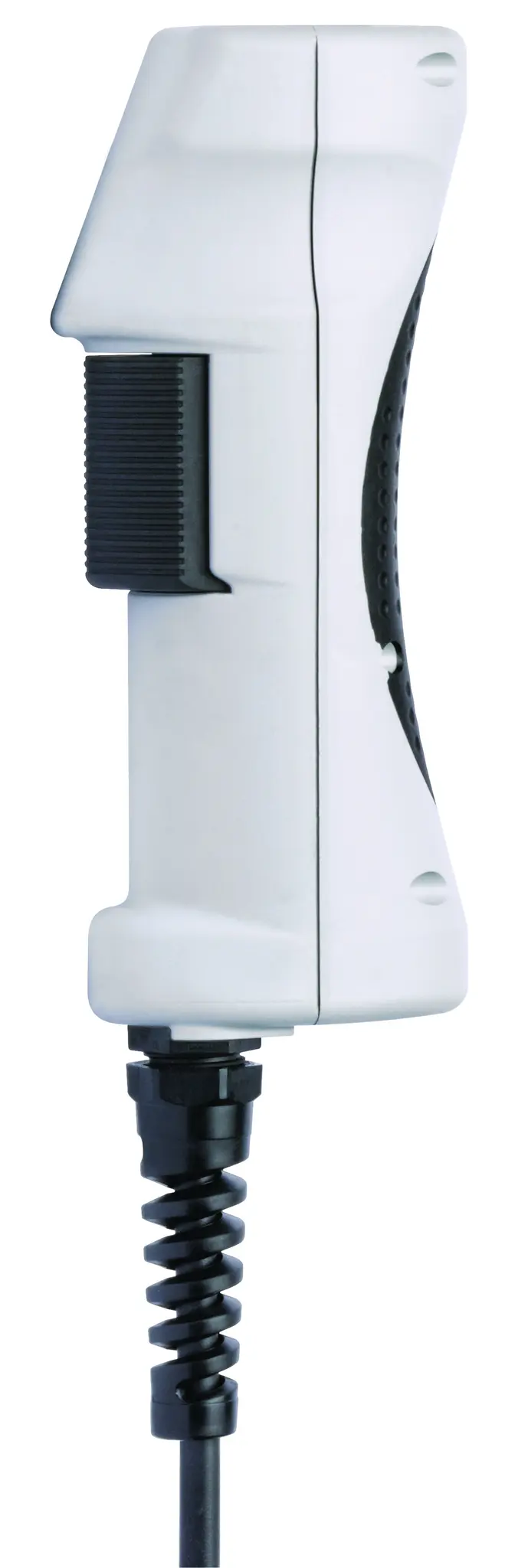

Euchner ZSM2300-136371, Zustimmtaster+zahlreichen Bedienfunktionen

ZSM, Steckverbinder HAN8A

• 3-stufige Funktion
• Gerade Anschlussleitung
• Steckverbinder

3-stufige Funktion

Zustimmfunktion nur in der zweiten Stufe (Mittelposition, Druckpunkt) aktiv. Beim Loslassen oder Durchdrücken (Panikfunktion) der Taste wird die Zustimmung aufgehoben (abhängig von der Verdrahtung, siehe Funktionsablauf).

Leitung

Anschlussleitung gerade mit Steckverbinder

• Absicherung: max. 2 A gG
• Anschlussleitung: 8x0,34mm² (4x0,34mm² geschirmt + 4x0,34mm² ungeschirmt)
• bedingter Bemessungskurzschlussstrom: 100 A
• Bemessungsisolationsspannung Ui: 50 V
• Bemessungsstoßspannung Uimp: 0.5 kV
• Gebrauchskategorie:
• DC-13: 30V 0,1A (Für Zustimmtaste, Vorsicht: Ausgänge müssen bei induktiven Lasten mit einer Freilaufdiode geschützt werden)
• Schaltverhalten: 3 stufiger Zustimmtaster
• Verschmutzungsgrad (extern, nach EN 60947-1): 3

Mechanische Werte und Umgebung

• Anschlussart: Steckverbinder Polzahl 8 (Steckverbinder Buchse Typ Harting HAN8D)
• Anzahl Wechsler: 3 (Verschaltung nach Blockschaltbild)
• Leitungslänge:
• gerade: 15 m
• Mechanische Lebensdauer: 1x10⁶
• Schaltprinzip: Sprungschalter
• Schutzart: IP54
• Umgebungstemperatur: -5 ... 60 °C
• Werkstoff: PA, CR, TPE (PAK arm)
