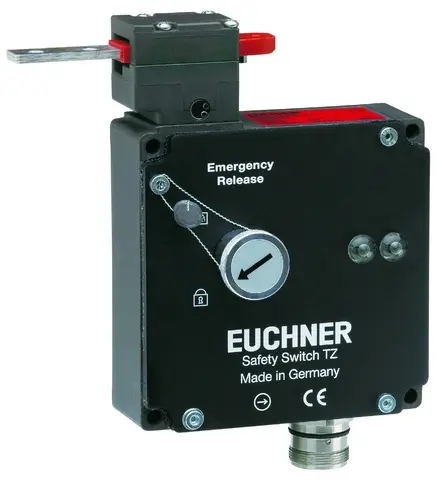

Euchner TZ2LE024RC18VAB-C1937, Sicherheitsschalter, Steckverbinder M23

Sicherheitsschalter TZ, Steckverbinder M23 (RC18), Notentsperrung mit Drehknopf, Sonderverdrahtung

• Steckverbinder M23 (RC18)
• Notentsperrung mit Drehknopf
• LED-Anzeige
• Betätigerkopf links montiert
• Arbeitsstromprinzip

Anfahrrichtung

Horizontal

Umstellbar in 90°-Schritten

Zuhaltungsprinzip

Arbeitsstrom (Power to lock): Bei einer Schutzeinrichtung mit Zuhaltung nach dem Arbeitsstromprinzip wird die Schutzeinrichtung solange zugehalten, bis die Stromzufuhr zum Zuhaltemagneten unterbrochen wird. Die Entsperrung erfolgt durch Federkraft. Man spricht auch von elektrischer Zuhaltung.

LED Anzeige

Der Schalter verfügt über zwei frei belegbare LED Anzeigen (rot und grün).

Schaltelement

• SK: 2131: Schleichschaltglied: Kontakte für Türüberwachung: 2 Zwangsöffner + 1 Schließer
• ÜK: 3131: Schleichschaltglied: Kontakte für Zuhaltung: 2 Zwangsöffner + 2 Schließer
• LED-Anzeige: Betriebsspannung entspricht der Magnetspannung (2 LED; grün, rot)

Elektrische Anschlusswerte

• Absicherung: max. 4 A gG 70 °C =>2A gG">(>70 °C =>2A gG)
• Anschlussleistung: 10 W
• Anschlussquerschnitt: 0.34 ... 1.5 mm²
• Bemessungsisolationsspannung Ui: 50 V
• Bemessungsstoßspannung Uimp: 1.5 kV
• Gebrauchskategorie:
• DC-13: 4A 24V 70 °C =>2 A">(>70 °C =>2 A)
• AC-15: 4A 50V 70 °C =>2 A">(>70 °C =>2 A)
• Magnetbetriebsspannung:
• AC/DC: 24 V -15% ... +10%
• Magnet-Einschaltdauer ED: 100 %
• Schaltspannung:
• min. bei 10mA: 12 V
• Schaltstrom:
• min. bei 24V: 1 mA
• thermischer Bemessungsstrom Ith: 4 A 70 °C =>2 A">(>70 °C =>2 A)

Mechanische Werte und Umgebung

• Anfahrgeschwindigkeit: max. 20 m/min
• Anfahrrichtung:
• Betätigungskopf links: C
• Anschlussart:
• 1 x: Steckverbinder RC18 (18 + PE)
• Anzahl Schließer Türstellung: 1
• Anzahl Schl
