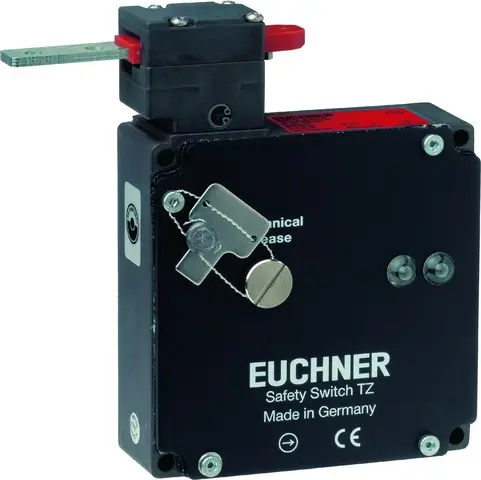

Euchner TZ1LE024MVAB-C2087, Sicherheitsschalter, Leitungseinführung M20x1,5

Sicherheitsschalter TZ, Leitungseinführung M20x1,5

• 2xLeitungseinführung M20x1,5
• Hilfsentriegelung
• LED-Anzeige
• Betätigerkopf links montiert
• Ruhestromprinzip

Anfahrrichtung

Horizontal

Umstellbar in 90°-Schritten

Zuhaltungsprinzip

Ruhestrom (Power to unlock): Bei einer Schutzeinrichtung mit Zuhaltung nach dem Ruhestromprinzip wird die Schutzeinrichtung solange durch eine Federkraft zugehalten, bis der Zuhaltemagnet mit Strom versorgt wird. Die Entsperrung erfolgt mittels Magnetkraft. Man spricht auch von mechanischer Zuhaltung.

LED Anzeige

Der Schalter verfügt über zwei frei belegbare LED Anzeigen (rot und grün).

Schaltelement

• SK: 2131: Schleichschaltglied: Kontakte für Türüberwachung: 3 Zwangsöffner + 1 Schließer
• ÜK: 3131: Schleichschaltglied: Kontakte für Zuhaltung: 2 Zwangsöffner + 2 Schließer
• LED-Anzeige: Betriebsspannung entspricht der Magnetspannung (2 LED; grün, rot)

Elektrische Anschlusswerte

• Absicherung: max. 4 A gG 70 °C =>2A gG">(>70 °C =>2A gG)
• Anschlussleistung: 10 W
• Anschlussquerschnitt: 0.34 ... 1.5 mm²
• Bemessungsisolationsspannung Ui: 250 V
• Bemessungsstoßspannung Uimp: 2.5 kV
• Gebrauchskategorie:
• DC-13: 4A 24V 70 °C =>2 A">(>70 °C =>2 A)
• AC-15: 4A 230V 70 °C =>2 A">(>70 °C =>2 A)
• Magnetbetriebsspannung:
• AC/DC: 24 V -15% ... +10%
• Magnet-Einschaltdauer ED: 100 %
• Schaltspannung:
• min. bei 10mA: 12 V
• Schaltstrom:
• min. bei 24V: 1 mA
• thermischer Bemessungsstrom Ith: 4 A 70 °C =>2 A">(>70 °C =>2 A)

Mechanische Werte und Umgebung

• Anfahrgeschwindigkeit: max. 20 m/min
• Anfahrrichtung:
• Betätigungskopf links: C
• Anschlussart:
• 2 x: M20x1,5
• Anzahl Schließer Türstellung: 1
• Anzahl Schließer Zuhaltungsüberwachung: 2
• Anzahl Zwangsöffner Türstellung
