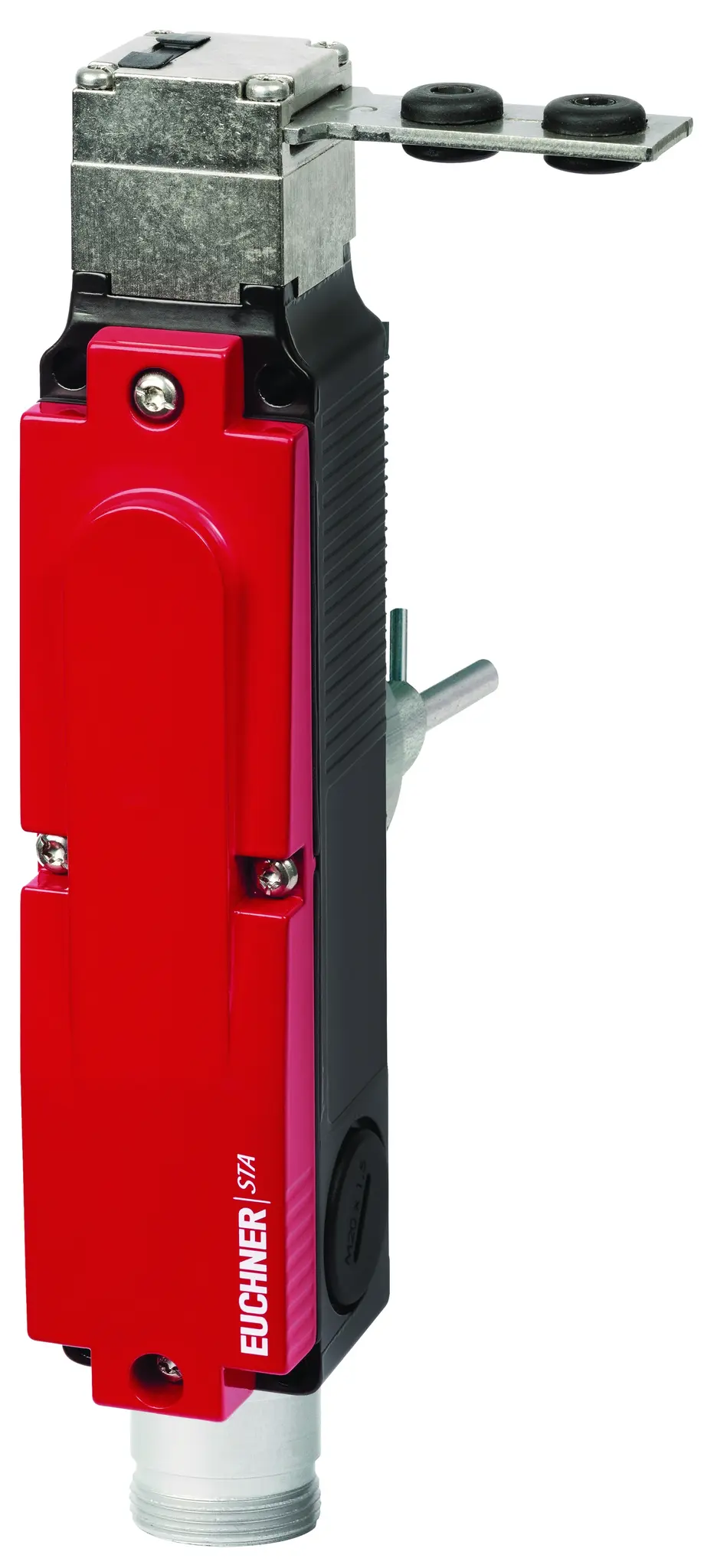

Euchner STA3A-4131A024-10C-DCXC1993, Sicherheitsschalter, Steckverbinder BHA

Sicherheitsschalter STA, Steckverbinder BHA (MR10), Kontakte für die Türstellung

• Steckverbinder BHA (MR10)
• Kontakte für die Türstellung
• Fluchtentriegelung, lang
• Ruhestromprinzip

Anfahrrichtung

Horizontal und vertikal

Umstellbar in 90°-Schritten

Vergrößerter Nachlauf bei Anfahrrichtung horizontal

Falls ein vergrößertes Spiel bei geschlossener Tür benötigt wird, ist ein Betätiger mit Nachlauf erhältlich. Die Tür kann sich mit diesem Betätiger im geschlossenen Zustand geringfügig in Betätigungsrichtung bewegen. Dies ist z. B. dann wichtig, wenn Schutztüren als Anschlag einen Gummipuffer besitzen. Durch einen Betätiger mit Nachlauf kann der permanente Druck des zusammengedrückten Gummipuffers reduziert werden. Dadurch werden sowohl der Schalterkopf als auch die Türmechanik entlastet.

Zuhaltungsprinzip

Ruhestrom (Power to unlock): Bei einer Schutzeinrichtung mit Zuhaltung nach dem Ruhestromprinzip wird die Schutzeinrichtung solange durch eine Federkraft zugehalten, bis der Zuhaltemagnet mit Strom versorgt wird. Die Entsperrung erfolgt mittels Magnetkraft. Man spricht auch von mechanischer Zuhaltung.

Schaltelement

• 4131: Schleichschaltglied
  • Kontakte für Zuhaltung: 2 Zwangsöffner + 2 Schließer

  Fluchtentriegelung

  Dient im Gefahrenfall zum Entsperren der Zuhaltung ohne Hilfsmittel aus dem Gefahrenbereich.

  • Absicherung: max. 4 A gG
  • Anschlussleistung: 8 W
  • Bemessungsisolationsspannung Ui: 50 V
  • Bemessungsstoßspannung Uimp: 2.5 kV
  • Gebrauchskategorie:
  • AC-15: 4A 50V
  • DC-13: 4A 24V
  • Magnetbetriebsspannung:
  • AC/DC: 24 V -15% ... +10%
  • Magnet-Einschaltdauer ED: 100 %
  • Schaltspannung:
  • min. bei 10mA: 12 V
  • Schaltstrom:
  • min. bei 24V: 1 mA
  • thermischer Bemessungsstrom Ith: 4 A
  Mechanische Werte und Umgebung
  • Anfahrgeschwindigkeit: max.
