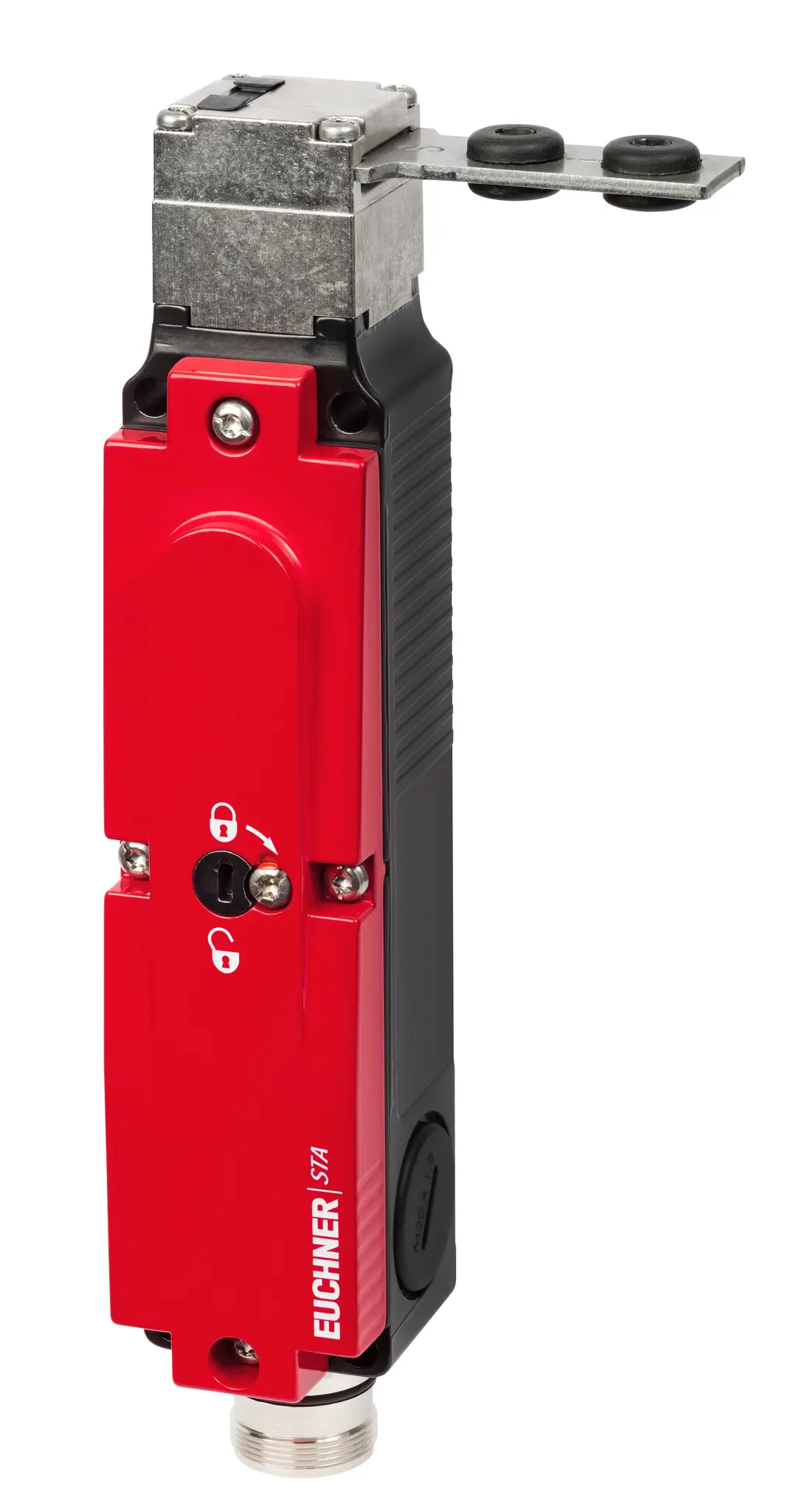

Euchner STA-BI-3A-2131A024RC18C1826, Sicherheitsschalter

Sicherheitsschalter STA, Steckverbinder M23 (RC18), mit Türmeldekontakt

• Hilfsentriegelung an der Frontseite
• Zusatzfunktion BI-State
• Mit Türmeldekontakt
• Steckverbinder M23 (RC18)

Anfahrrichtung

Horizontal und vertikal

Umstellbar in 90°-Schritten

Zusatzfunktion BI-State

Zusätzlich verfügt der STP-BI über eine Funktion, die verhindert, dass

• sich Personen im Fall eines Stromausfalls oder bei ausgeschalteter Maschine bei geöffneter Schutztür versehentlich einschließen können
• die aktivierte Zuhaltung bei einem Stromausfall deaktiviert wird.

Magnetbetriebsspannung

• AC/DC 24 V +10%, -15%

Zuhaltungsart

• STA3: Ruhestromprinzip, Zuhaltung durch Federkraft. Entriegelung durch Anlegen von Spannung am Zuhaltemagnet.
• Absicherung: max. 4 A gG
• Anschlussleistung: 8 W
• Bemessungsisolationsspannung Ui: 50 V
• Bemessungsstoßspannung Uimp: 1.5 kV
• Gebrauchskategorie:
• DC-13: 4A 24V
• AC-15: 4A 50V
• Magnetbetriebsspannung:
• DC: 24 V -15% ... +10%
• Magnet-Einschaltdauer ED: 100 %
• Schaltspannung:
• min. bei 10mA: 12 V
• Schaltstrom:
• min. bei 24V: 1 mA
• thermischer Bemessungsstrom Ith: 4 A

Mechanische Werte und Umgebung

• Anfahrgeschwindigkeit: max. 20 m/min
• Anfahrrichtung: A
• Anschlussart:
• 1 x: Steckverbinder RC18 (18-polig + PE)
• Anzahl Öffner Türstellung: 1
• Anzahl Schließer Zuhaltungsüberwachung: 1
• Anzahl Zwangsöffner Zuhaltungsüberwachung: 2
• Auszugskraft: 30 N
• Betätigungshäufigkeit: max. 1200 1/h
• Betätigungskraft: 35 N
• Einbaulage: beliebig
• Eintauchtiefe: 24.5 mm
• Mechanische Lebensdauer: 1x10⁶
• Rückhaltekraft: 20 N
• Schaltprinzip: Schleichschaltglied
• Schutzart: IP65
• Umgebungstemperatur: -20 ... 70 °C
• Werkstoff:
