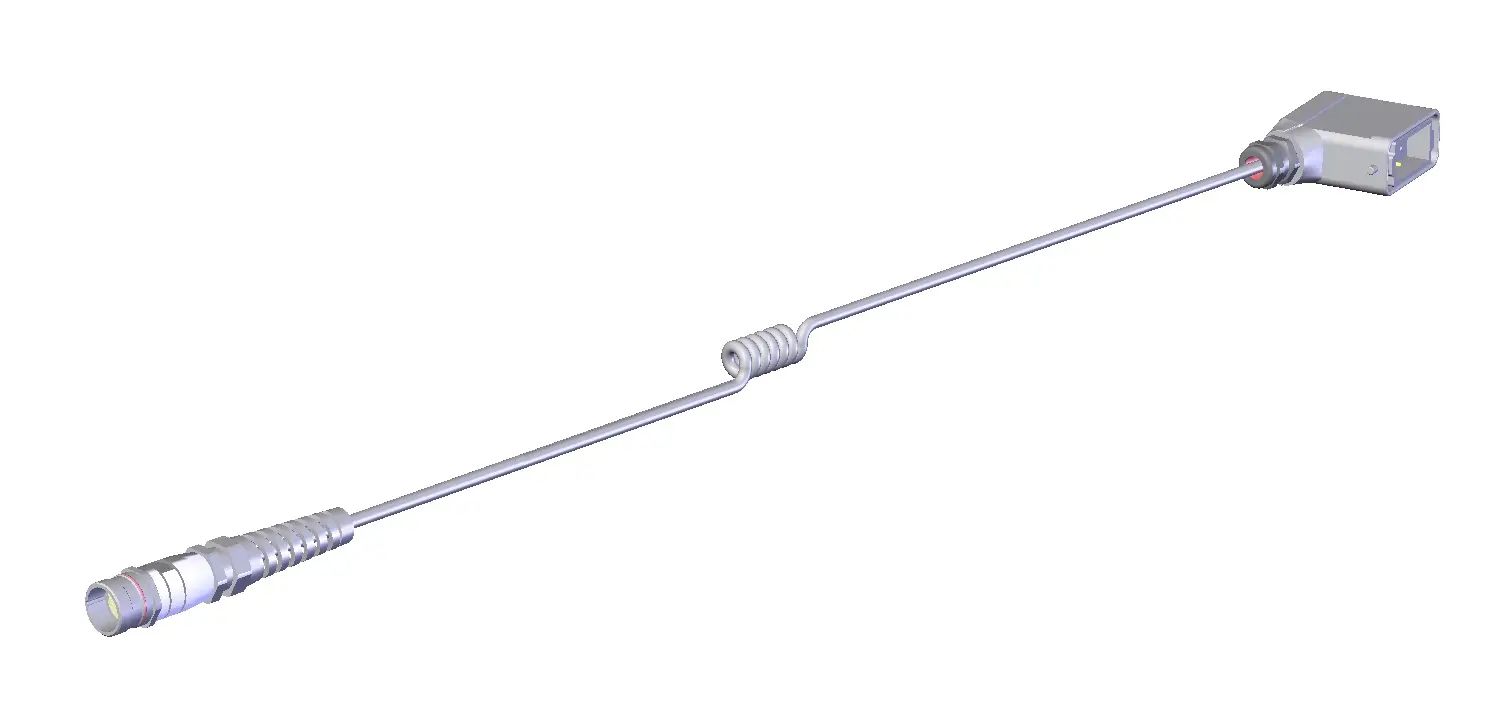

Euchner SPIRALLEITG M STECKVERB 9M-106392, Anschlussleitung f. ZSM+RC17

Anschlussleitung für Zustimmtaster ZSM mit Steckverbinder RC17

• Buchsenstecker RC17, 17-polig und Stiftstecker HAN10A, 10-polig
• Steckverbinder gerade
• PUR-Leitung
• Leitung spiralisiert
• Leitungslänge 9 m (ausgezogen)
• Schirmung Leitung: ja (Cu-Umspinnung, optische Abdeckung ca. 90%)
• spezifischer Leiterwiderstand: max. 145 Ω/km

Mechanische Werte und Umgebung

• Adernquerschnitt: 0,14 mm²
• Anzahl Adern: 12
• Biegeradius dynamisch: 15xLeitungsdurchmesser
• Biegeradius statisch: 10xLeitungsdurchmesser
• Leitungsart: spiralisiert
• Leitungsdurchmesser: 7.5 mm -0,3 ... +0,3 mm
• Leitungslänge: 9.0 m (ausgezogen)
• Mantelfarbe:
• Leitung: schwarz-matt
• Schleppkettentauglichkeit: nein
• Umgebungstemperatur Leitung (dynamisch): -10 ... 70 °C
• Umgebungstemperatur Leitung (statisch): -40 ... 80 °C
• Werkstoff:
• Mantel: PUR
• Anschluss 1
• Anschlussart: Kupplungssteckverbinder
• Anschlusstyp: Buchsenstecker
• Bezeichnung Steckverbinder: RC17
• Leitungsabgang: gerade
• Polzahl: 17
• Schutzart: IP67 (Im gesteckten und gesicherten Zustand)
• Steckerverriegelung: Schraubverschluss
• Anschluss 2
• Anschlussart: Steckverbinder
• Anschlusstyp: Stiftstecker
• Bezeichnung Steckverbinder: HAN10A
• Leitungsabgang: gerade
• Polzahl: 10
• Schutzart: IP68 (Im gesteckten und gesicherten Zustand)
• Steckerverriegelung: Bügelverschluss
