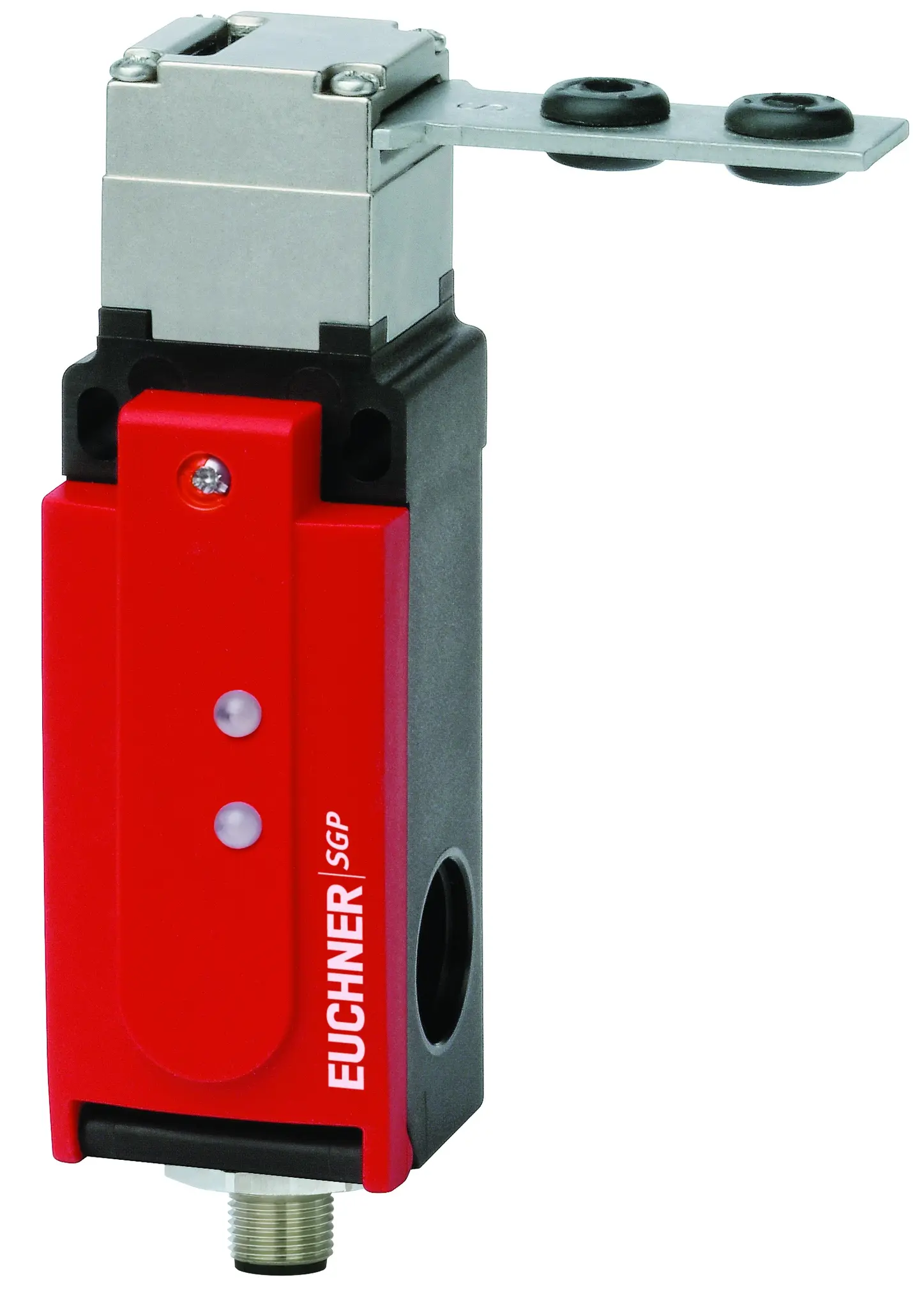

Euchner SGP3E-538ASEM4AS1L, Sicherheitsschalter ASi, Steckverbinder M12, 106352

Sicherheitsschalter SGP ASi, Steckverbinder M12

• AS Interface
• Steckverbinder M12, 4-polig
• 2 Zwangsöffner
• LED-Anzeige

Anfahrrichtung

Horizontal und vertikal

Umstellbar in 90°-Schritten

AS-Interface Eingänge

• D0, D1: Zwangsöffner 1
• D2, D3: Zwangsöffner 2

AS-Interface Ausgänge

• D1: LED rot
• D2: LED grün

LED Anzeige

Die LED Power zeigt die Betriebsspannung auf dem Bus an.

Die LED Fault zeigt an, wenn ein Fehler auf dem AS-Interface Bus erkannt wurde.

Die grüne und die rote LED können über den Bus von der Steuerung wahlfrei mit dem Bit D1 und D2 angesteuert werden.

• Betriebsstrom AS-Interface: max. 45 mA
• AS-Interface LED:
• rot: Fault
• grün: Power
• AS-Interface Protokoll: ASi-3
• AS-Interface Eingänge: D0, D1 = Türstellung (1. Zwangsöffner), D2,D3 = Türstellung (2. Zwangsöffner)
• AS-Interface Slave Typ: ID-Code: B, EA-Code: 7
• Betriebsspannung AS-Interface: 22.5 ... 30 ... 31.6 V

Mechanische Werte und Umgebung

• Anfahrgeschwindigkeit: max. 20 m/min
• Anfahrrichtung: A
• Anschlussart:
• 1 x: Steckverbinder M12 (4 polig)
• Auszugskraft: 25 N
• Betätigungshäufigkeit: max. 6700 1/h
• Betätigungskraft: 25 N
• Einbaulage: beliebig
• Eintauchtiefe: 24.5 mm
• Mechanische Lebensdauer: 2x10⁶
• Rückhaltekraft: 10 N
• Schaltprinzip: Schleichschaltglied
• Schutzart: IP67
• Umgebungstemperatur: -20 ... 55 °C
• Werkstoff:
• Gehäuse: Glasfaserverstärkter Thermoplast
• Kontakt: Silberlegierung, hauchvergoldet
