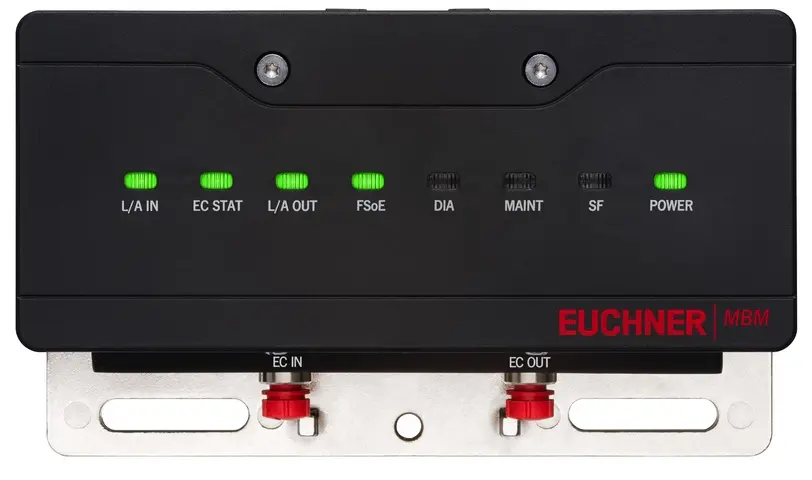

Euchner MBM-EC-S7-MLI-3B-163293, Busmodul (M8 Anschluss P-codiert)

Busmodul MBM-EC... (M8 Anschluss P-codiert)

• Für den Anschluss von MGB2 oder MCM Modulen
• Anbindung an EtherCAT
• Anschluss über Steckverbinder M8 P-codiert
• Abgesetzte oder direkte Montage
• Integrierter Switch
• Kompatibel mit allen Modular Geräten

EtherCAT-Anschlüsse

Steckverbinder M8, 4-polig für EtherCAT P

MLI-Anschlüsse (Modulsteckverbinder)

An ein Busmodul kann eine MGB2 Modular oder ein MCM Modular direkt angeschlossen werden (direct plug). Alternativ können die Module über handelsübliche Anschlussleitungen M12, 5-polig, angeschlossen werden (cable connect).

• Anschlussleitung:
• MLI: 5-Pol, M12x1
• Bemessungsisolationsspannung Ui: 75 V
• Bemessungsstoßspannung Uimp: 0.5 kV
• EMV-Schutzanforderungen: EMV Richtlinie 2014/30/EU
• maximaler Einspeisestrom im Anschlussblock:
• X1, X2: max. 3000 mA
• Schutzklasse: III
• Stromaufnahme: max. 200 mA
• Verschmutzungsgrad (extern, nach EN 60947-1): 3
• Spannungsversorgung X1, X2
• Absicherung:
• extern: min. 1 A träge
• Betriebsspannung DC:
• US: 24 V DC -15% ... +20%
• Hilfsspannung DC:
• UP: 24 V DC -15% ... +20% (Die Hilfsspannung wird für das MGB-System nicht benötigt)

Mechanische Werte und Umgebung

• Anschlussart:
• nach IEC 61076-2-104, Profinet I/O Leitung, mind. Cat. 5e: M8 4-polig EtherCAT-P-codiert (EC OUT)
• nach IEC 61076-2-104: M8 4-Polig EtherCAT-P-codiert (EC IN)
• Einbaulage: beliebig
• Schock- und Schwingfestigkeit: gemäß EN IEC 60947-5-3
• Schutzart: IP65 (Im geschlossenen Zustand bei korrekter Montage der Anschlussleitungen und Submodule.)
• Umgebungstemperatur:
• bei UB = 24 V DC: -25 ... 55 °C
• Werkstoff:
• Gehäuse: Glasfaserverstärkter Kunstoff, Zinkdruckguss, vernickelt
• ML1C/ML2C
• Anschlussart: Schraubanschluss
• Anschlusstyp: Sti
