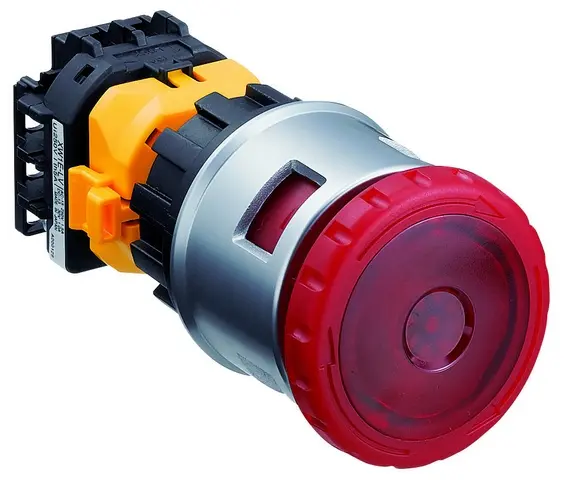

Euchner ES-XN4E-LL422Q4MFR, Not-Halt Einbaugeräte 30mm, P\n: 155919

Not-Halt ES-XN Einbaugeräte 30mm

• Bedienknopf rot 44 mm ø
• Kontaktblock-Überwachung
• Verschließbar mit Vorhängeschloss
• Rücksetzen durch Drehen
• mit Beleuchtung

Schaltelement

• 2Ö + 2 S

Anschlussplan

• Bemessungsisolationsspannung Ui: 250 V
• Betriebsspannung:
• AC/DC: -10% ... 24 ... +10% V
• Betriebsstrom: 15 mA
• Gebrauchskategorie:
• DC-13 Öffner: 1A 30V
• AC-15 Öffner: 1,5 A 250 V
• AC-14 Schließer: 0,3 A 250 V
• Schaltstrom:
• min. bei 24V: 10 mA
• thermischer Bemessungsstrom Ith: 1 A

Mechanische Werte und Umgebung

• Anschlussart: Schraubanschluss
• Anzahl Schließer: 2
• Anzahl Zwangsöffner: 2
• Mechanische Lebensdauer: 0.25x10⁶
• Montageausschnitt: D30 (EN IEC 60947-5-1)
• Schutzart: IP20
• Umgebungstemperatur: -25 ... 55 °C
• Werkstoff:
• Gehäuse: Polycarbonat
• Taster: glasfaserverstärkter Thermoplast
• Kontakt: Silberlegierung, hauchvergoldet
