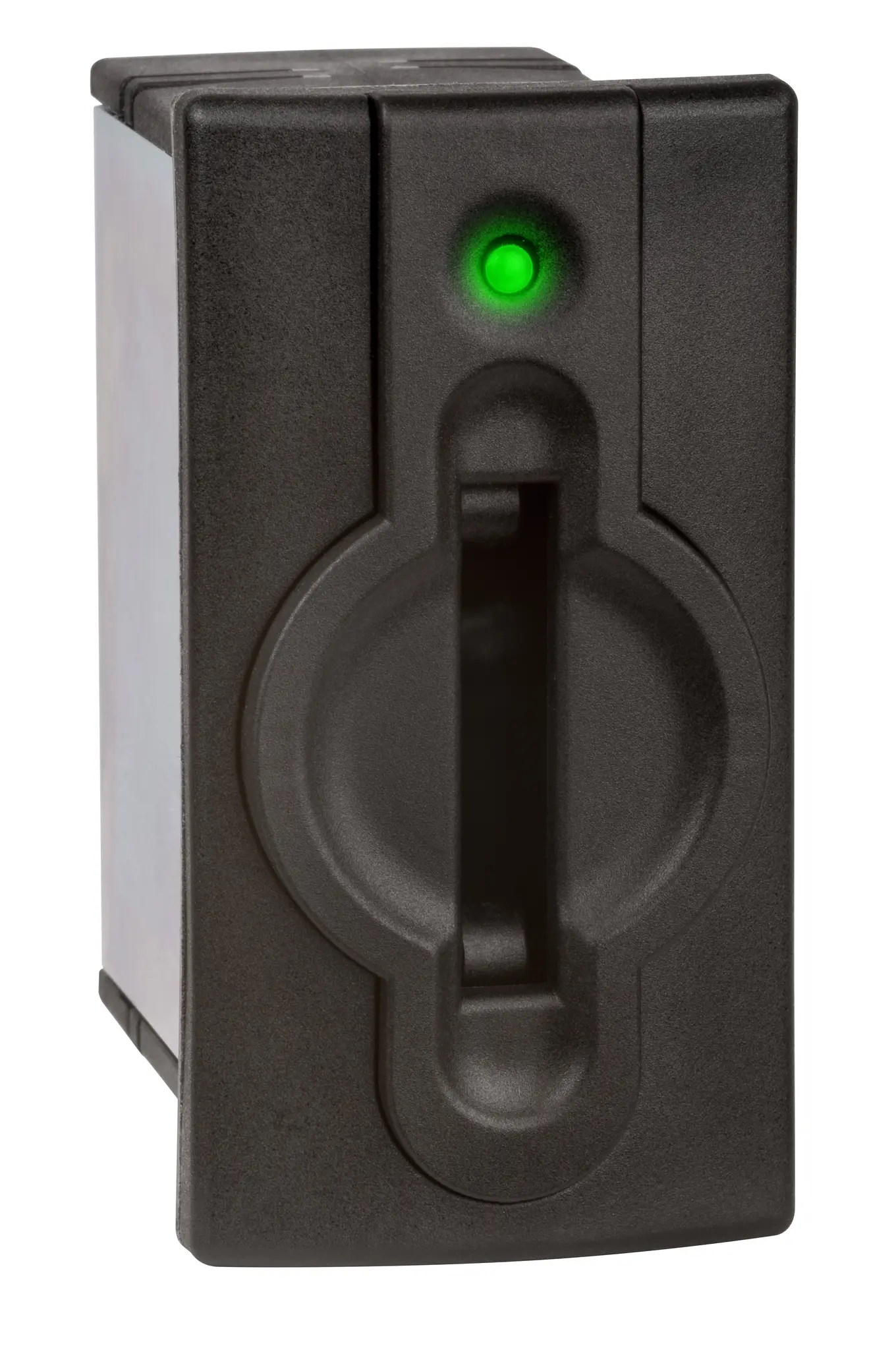

Euchner EKS-A-IPLA-G01-ST05/04-OS7, Schlüsselaufnahme EKS Light FSA kompakt

Schlüsselaufnahme EKS Light FSA kompakt (unterstützt alle Betriebsmodi)

• Schlüsselaufnahme mit 4-Bit paralleler Schnittstelle
• Einfacher Anschluss
• Nur-Lesesystem
• Schlüsselaufnahme und Auswerteelektronik in einem Gehäuse
• Zuverlässiges Halten des Schlüssels, auch bei starken Erschütterungen
• Geräteinterne Auswertung der Daten vom Schlüssel
• DIP-Schalter sind voreingestellt (s.Bild)
• Ausgabe der Zugriffsstufe über 4-Bit parallele Schnittstelle
• Verfügt über alle Betriebsmodi
• Anschluss an SPS
• Ausführung FSA (For Safety Applications)

Anschlussplan Anschlussplan

• LED-Anzeige:
• grün: Bereitschaft (in Betrieb)
• gelb: Electronic-Key aktiv 1) (1) Die LED leuchtet gelb, wenn sich ein funktionsfähiger Schlüssel in der Schlüsselaufnahme befindet.)
• rot: Fehler

Elektrische Anschlusswerte

• Anschlussquerschnitt: 0.14 ... 1.5 mm²
• Parameter für potenzialfreien Halbleiterschaltkontakt LA
• Ausgangsspannung: Ux0.9 ... U V DC ((UA (LA) im geschalteten Zustand))
• Betriebsspannung:
• DC: 9 ... 28 V
