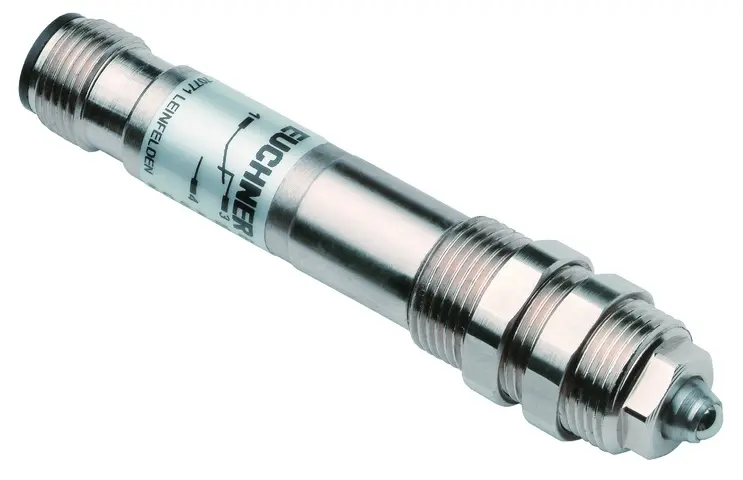

Euchner EGT1SEM4C2221, Präzisions-Einbaugrenztaster, P\n: 102479

Präzisions-Einbaugrenztaster EGT1

• Membrane aus Viton
• Für Steckverbinder mit Leuchtanzeige
• mit Sprungschaltelement
• Stößelwerkstoff rostbeständiger Stahl
• Einbaulage beliebig

Schaltelement

Sprungschaltglied, 1 Wechsler

Einbaugrenztaster dürfen nicht als Anschlag verwendet werden.

• Absicherung: max. 2 A gG
• Bemessungsisolationsspannung Ui: 50 V
• Bemessungsstoßspannung Uimp: 2.5 kV
• Gebrauchskategorie:
• AC-15: 0,5A 50V
• DC-13: 0,6A 24V
• Schaltspannung:
• min.: 12 V
• Schaltstrom:
• min. bei 24V: 10 mA

Mechanische Werte und Umgebung

• Anfahrgeschwindigkeit: 0.01 ... 8 m/min
• Anschlussart: Steckverbinder M12 (4-polig)
• Anzahl Öffner: 1 (Wechsler)
• Anzahl Schließer: 1 (Wechsler)
• Bauform: Gewinde M14x1
• Betätigungselement: Kugelstößel (kurz)
• Betätigungskraft: 20 N
• Einbaulage: beliebig
• Mechanische Lebensdauer: 1x10⁶
• Schaltprinzip: Sprungschaltglied
• Schutzart: IP67 (Gegenstecker gesteckt und verschraubt.)
• Umgebungstemperatur: -5 ... 80 °C
• Werkstoff:
• Kontakt: Silberlegierung vergoldet
• Hülse: Messing vernickelt
• Gewindeteil: Messing vernickelt
• Wiederholgenauigkeit (absolut): ±0.01 mm (bei axialer Betätigung im eingefahrenen Zustand nach ca. 2000 Schaltspielen)

Verschiedenes

• C-Nummer:
• C2221: Membrane aus Viton, Sonderverdrahtung für Winkelstecker mit LEDs
