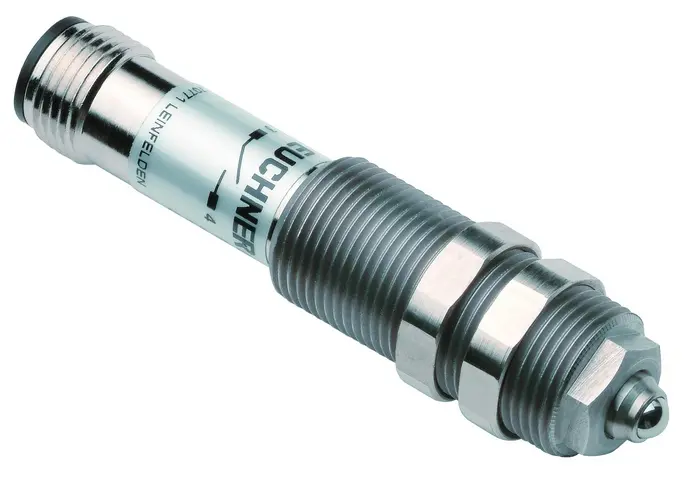

Euchner EGT1/4A2000C2137, Präzisions-Einbaugrenztaster, P\n: 102476

Präzisions-Einbaugrenztaster EGT1/4

• mit Reedkontakt
• Stößelwerkstoff rostbeständiger Stahl
• Einbaulage beliebig
• Mit Abstreifer aus PU

Schaltelement

Reedkontakt, 1 Schließer

Keinesfalls Glühlampen schalten. Auch nicht für Prüfzwecke. Einbaugrenztaster dürfen nicht als Anschlag verwendet werden.

Anschlussplan

• Absicherung: max. 0.4 A gG
• Anschlussquerschnitt: 0.5 mm²
• Bemessungsisolationsspannung Ui: 250 V
• Gebrauchskategorie:
• DC-13: 0,3A 24V
• AC-12: 0,03A 230V
• Schaltspannung:
• min.: 1 V
• Schaltstrom:
• min. bei 24V: 1 mA

Mechanische Werte und Umgebung

• Anfahrgeschwindigkeit: max. 8 m/min
• Anschlussart: PUR-Leitung (zweiadrig)
• Anzahl Schließer: 1
• Bauform: Gewinde M14x1
• Betätigungselement: Kuppenstößel (lang)
• Betätigungskraft: 16 N
• Einbaulage: beliebig
• Leitungslänge: 2 m
• Mechanische Lebensdauer: 5x10⁶
• Schaltprinzip: Reedkontakt
• Schutzart: IP68
• Umgebungstemperatur Leitung (statisch): -25 ... 80 °C
• Werkstoff:
• Gewindeteil: rostbeständiger Stahl
• Kontakt: Rhodium
• Hülse: rostbeständiger Stahl
• Wiederholgenauigkeit (absolut): ±0.01 mm (bei axialer Betätigung im eingefahrenen Zustand nach ca. 2000 Schaltspielen)

Verschiedenes

• C-Nummer:
• C2137: verlängerter Stößel mit Abstreifer
