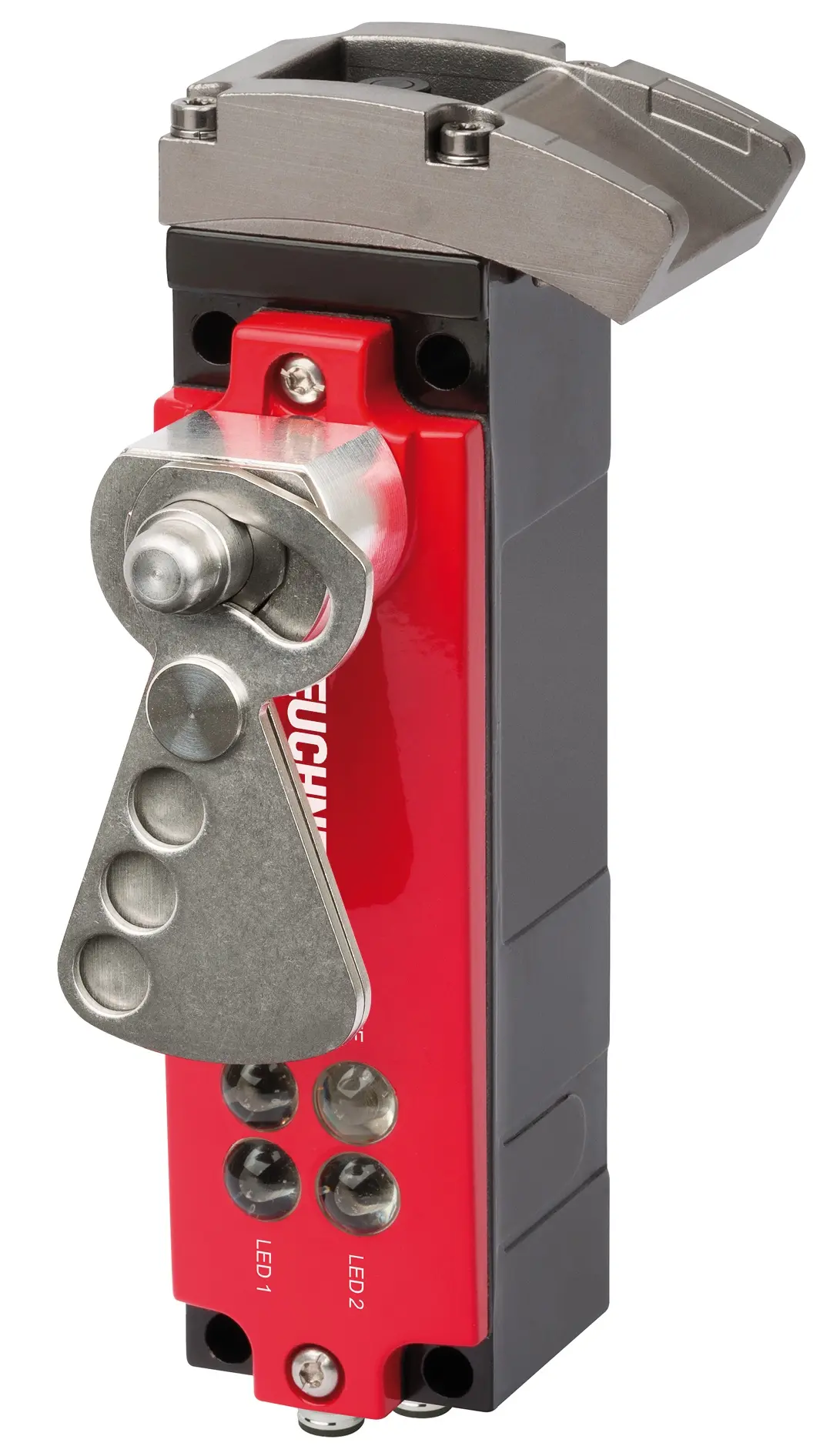

Euchner CET3-AP-CRA-AH-50X-SI-C2469-129540, Berührungsl. Sicherh.schalt.

Berührungsloser Sicherheitsschalter CET-AP-..., mit Sperreinsatz für den Anschluss an dezentrale Peripheriesysteme

• Sicherheitsschalter mit Zuhaltung und integrierter Auswerteelektronik
• Zuhaltekraft bis zu 6500 N
• Querschlussüberwachung
• 2 Sicherheitsausgänge (Halbleiterausgänge)
• Kategorie 4/PL e nach EN ISO 13849-1
• Mit 2 Steckverbindern M12
• Unicode
• Türmeldeausgang
• Anzeige der Türstellung durch LED
• Sperreinsatz
• Anfahrrichtung A (Auslieferungszustand)

Anfahrrichtung

Horizontal

Umstellbar in 90°-Schritten

Sperreinsatz

Mit dem Sperreinsatz kann verhindert werden, dass z. B. Wartungspersonal versehentlich im Gefahrenbereich eingeschlossen wird.

Wichtig: Der Sperreinsatz stellt keine Sicherheitsfunktion dar.

Dieses Gerät mit Sperreinsatz besitzt keine Hilfsentriegelung.

Sicherheitsschalter

Das Gerät darf nur in Verbindung mit dem Betätiger CET-A-... betrieben werden.

Wichtig: Der Betätiger muss separat bestellt werden.

Unicode-Auswertung

Jeder Betätiger ist hochcodiert (Unicode). Der Schalter erkennt nur gelernte Betätiger. Es können weitere Betätiger gelernt werden. Es wird immer nur der jeweils zuletzt gelernte Betätiger erkannt.

• Wiederholgenauigkeit R:
• nach EN 60947-5-2: 10 %

Elektrische Anschlusswerte

• Absicherung:
• extern (Betriebsspannung UB): 0.25 ... 8 A
• extern (Magnetbetriebsspannung UCM): 0.5 ... 8 A
• Anschlussleistung:
• Magnet: 11 W
• Anschlussleitung: 30V DC, 2A (für UL-Anforderung UL Category-Code (CYJV/CYJV7))
• Betriebsspannung DC:
• UB: 24 V DC -15% ... +15% verpolsicher, geregelt, Restwelligkeit< 5 %, PELV
• LED: 24 V DC -15% V DC ... +10% V DC
• EMV-Schutzanforderungen: gemäß EN IEC 60947-5-3
• Gebrauchskategorie:
• DC-13: 24V 200mA (Vorsicht: Ausgänge müssen bei induktiven Lasten mit ei
