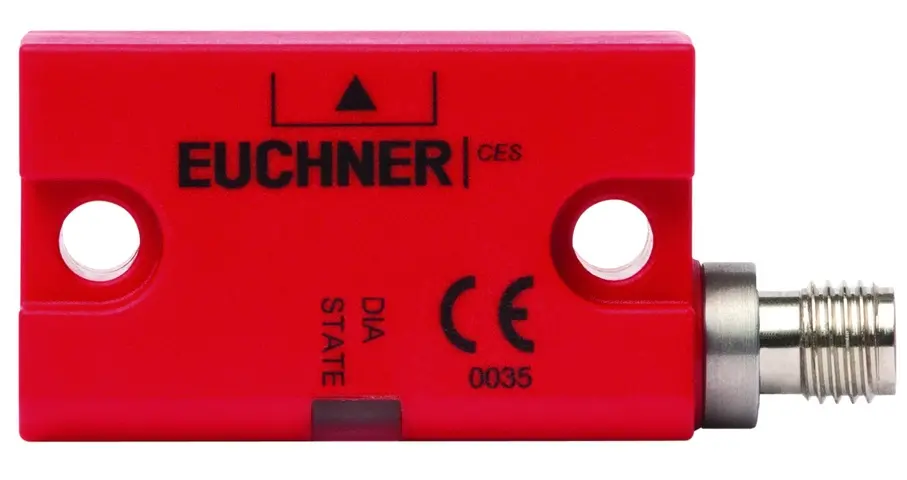

Sicherheitsschalter CES-I-AR-.-C04-…, RFID, Steckverbinder M8

• Multicode
• Meldeausgang Türstellung OUT D
• Steckverbinder M8, 8-polig

Anfahrrichtung und Einbauposition

Zulässige Einbauposition

Typischer Ansprechbereich

(Nur in Verbindung mit Betätiger CES-A-BBN-C04)

Um nicht in den Ansprechbereich der Nebenkeulen zu gelangen, muss bei seitlicher Anfahrrichtung von Betätiger und Sicherheitsschalter ein Mindestabstand von s = 6 mm eingehalten werden.

Achtung:

Je nach Betätiger, Untergrundmaterial und Einbausituation kann der Ansprechbereich variieren. Weitere Ansprechbereiche finden Sie in der Betriebsanleitung.

Multicode-Auswertung

Es wird geprüft, ob es sich um einen Betätigertyp handelt, der vom System erkannt werden kann (Multicode-Auswertung). Das System hat eine geringe Codierungsstufe. Jeder geeignete Betätiger wird vom Schalter erkannt.

• Wiederholgenauigkeit R: 10 %

Elektrische Anschlusswerte

• Absicherung:
• extern (Betriebsspannung): 0.25 ... 8 A
• Bemessungsisolationsspannung Ui: 30 V
• Bemessungsstoßspannung Uimp: 0.5 kV
• Betriebsspannung DC:
• UB: 24 V DC -15% ... +15% geregelt, Restwelligkeit< 5 %, PELV
• Einschaltzeit:
• Sicherheitsausgänge: max. 400 ms
• EMV-Schutzanforderungen: gemäß EN IEC 60947-5-3
• Risikozeit nach EN 60947-5-3: max. 260 ms
• Risikozeit nach EN 60947-5-3, Verlängerung für jedes weitere Gerät: max. 5 ms
• Schutzklasse: III
• Stromaufnahme: max. 35 mA (ohne Berücksichtigung von Lastströmen an dem Meldeausgang und den Sicherheitsausgängen)
• Verschmutzungsgrad (extern, nach EN 60947-1): 3
• Meldeausgang OD
• Art des Ausgangs: Halbleiterausgang, p-schaltend, kurzschlusssicher
• Ausgangsspannung: 0.8xUB ... UB V DC
• Schaltstrom: max. 50 mA
• Sicherheitsausgänge FO1A/FO1B
• Art des Ausgangs: Halbleiterausgänge, p-s
