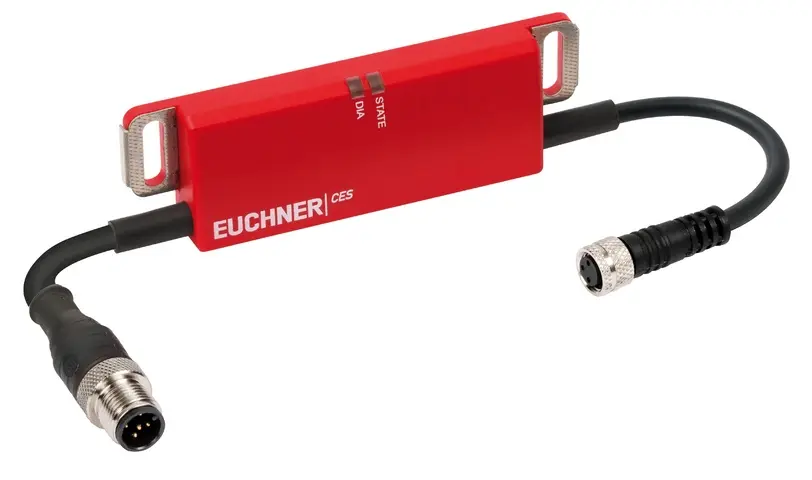

Euchner CES-FD-AP-U-01-USI-119865, Feldauswertegerät

Feldauswertegerät CES-FD-AP-…

• Anschluss von einem CES/CKS-Lesekopf
• Auswertung der Signale im Feld
• Anschluss an die ET200s und ET200pro
• Bekannte EUCHNER AP-Schnittstelle
• Unicode
• Wiederholgenauigkeit R: 10 %

Elektrische Anschlusswerte

• Absicherung:
• extern (Betriebsspannung): 0.25 ... 8 A
• Bemessungsisolationsspannung Ui: 75 V
• Bemessungsstoßspannung Uimp: 1.5 kV
• Betriebsspannung DC:
• UB(PELV, siehe Betriebsleitung) (verpolsicher, geregelt, Restwelligkeit< 5%): 24 V DC -15% ... +15% (Das Gerät toleriert Spannungsunterbrechungen der Betriebsspannung, z.B. Testpulse, von bis zu 5 ms. Diese Spannungsunterbrechungen werden auch auf den Sicherheitsausgängen ausgegeben.)
• Einschaltzeit:
• Sicherheitsausgänge: max. 400 ms
• EMV-Schutzanforderungen: gemäß EN IEC 60947-5-3
• Risikozeit nach EN 60947-5-3: max. 260 ms
• Schutzklasse: III
• Stromaufnahme: max. 45 mA
• Verschmutzungsgrad (extern, nach EN 60947-1): 3
• Sicherheitsausgänge FO1A/FO1B
• Art des Ausgangs: Halbleiterausgänge, p-schaltend, kurzschlusssicher
• Ausgangsspannung:
• HIGH U(FO1A)/U(FO1B): UB-1.5V ... UB V DC (Werte bei einem Schaltstrom von 50 mA ohne Berücksichtigung der Leitungslänge.)
• LOW U(FO1A)/U(FO1B): 0 ... 1 V DC
• bedingter Bemessungskurzschlussstrom: 100 A
• Diskrepanzzeit: max. 10 ms
• Gebrauchskategorie:
• DC-13: 24V 150mA (Vorsicht: Ausgänge müssen bei induktiven Lasten mit einer Freilaufdiode geschützt werden.)
• Reststrom Ir: max. 0.25 mA
• Schaltstrom:
• je Sicherheitsausgang: 1 ... 150 mA
• Testimpulsdauer: max. 0.3 ms
