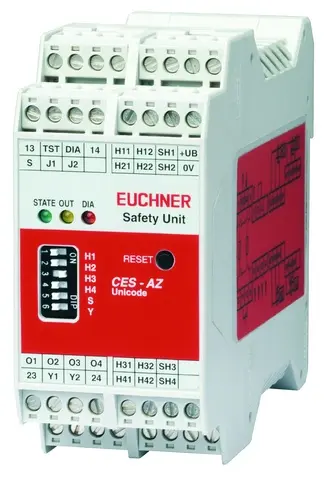

Euchner CES-AZ-ALS-04B-113090, Auswertegerät, für 4 Leseköpfe

Auswertegerät CES-AZ-ALS-04B (für 4 Leseköpfe)

• 4 Leseköpfe anschließbar
• 2 Sicherheitsausgänge (Relaiskontakte, mit 2 intern verschalteten Schließern je Ausgang)
• Starttaste und Rückführkreis anschließbar
• Unicode
• Steckbare Anschlussklemmen
• Kategorie 4/PL e nach EN ISO 13849-1
• n-schaltend

Unicode-Auswertung

Jeder Betätiger ist hochcodiert (Unicode). Das Auswertegerät erkennt nur gelernte Betätiger. Es können weitere Betätiger gelernt werden.

Es wird immer nur der jeweils zuletzt gelernte Betätiger erkannt.

Neue Betätiger werden durch Setzen einer Leitungsbrücke gelernt.

Zuhaltungsüberwachung

Auswertegeräte der Baureihe CES-AZ ermöglichen den Einsatz von Leseköpfen mit integrierter Zuhaltung für den Personenschutz bei nachlaufenden Maschinenbewegungen. Geeignete Leseköpfe finden Sie unter Zubehör.

Kategorie nach EN ISO 13849-1

Durch zwei redundant aufgebaute Sicherheitspfade (Relaiskontakte) mit 2 internen, überwachten Schließerkontakten je Sicherheitspfad, geeignet für:

• Kategorie 4/PL e nach EN ISO 13849-1

Jeder Sicherheitspfad ist dabei einzeln sicher.

LED-Anzeige

• STATE: Status-LED
• DIA: Diagnose-LED
• OUT: Status Sicherheitsausgang

Zusätzliche Anschlüsse

• TST: Eingang für Selbsttest
• O1 ... O4: Meldeausgänge (Halbleiter)
• DIA: Diagnoseausgang
• Y1, Y2: Rückführkreis
• S: Anschluss Starttaste (Überwachung der fallenden Flanke)

  Wichtig: Die steckbaren Anschlussklemmen sind nicht im Lieferumfang enthalten und müssen separat bestellt werden.

  • Wiederholgenauigkeit R: 10 %
  Bedien- und Anzeigeelemente
  • LED-Anzeige:
  • Diagnose-LED
  • Status-LED
  • Status Sicherheitskontakte
  Elektrische Anschlusswerte
  • Absicherung:
  • extern (Betriebsspannung UB): 0.25 ... 8 A
  • Anschlussquerschnitt:
  • Schr
