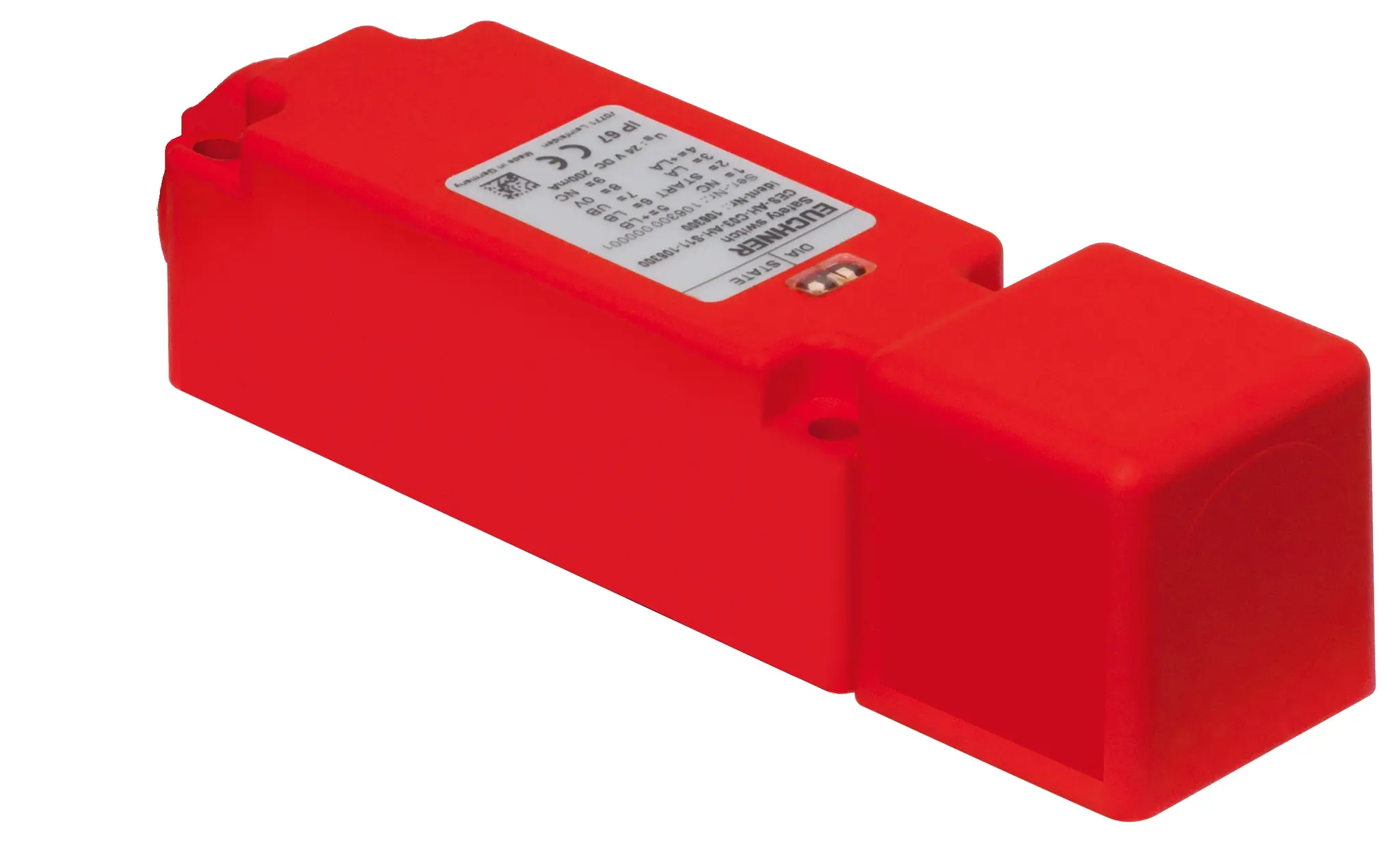

Euchner CES-AH-C03-AE-LS-110370, Berührungsloser Sicherheitsschalter

Berührungsloser Sicherheitsschalter CES-AH-C03-...

• Sicherheitsschalter mit integrierter Auswerteelektronik
• Lastströme von 4 A direkt schaltbar
• 2 Sicherheitsausgänge (Halbleiterausgänge)
• Kategorie 3/PL d nach EN ISO 13849-1
• Mit Anschlussleitung PUR 0,5m mit Steckverbinder AMP Super Seal 1x3-pol./1x4-pol.
• Anfahrrichtung C (nicht umstellbar)
• Unicode

Unicode-Auswertung

Jeder Betätiger ist hochcodiert (Unicode). Der Schalter erkennt nur gelernte Betätiger. Es können weitere Betätiger gelernt werden.

Es wird immer nur der jeweils zuletzt gelernte Betätiger erkannt.

Kategorie nach EN ISO 13849-1

Durch zwei redundant aufgebaute Halbleiterausgänge (Sicherheitsausgänge) mit interner Überwachung geeignet für:

• Kategorie 3/PL d nach EN ISO 13849-1

Jeder Sicherheitspfad ist dabei einzeln sicher.

LED-Anzeige

• STATE: Status-LED
• DIA: Diagnose-LED

Achtung:

Je nach Untergrundmaterial und Einbausituation kann der Ansprechbereich variieren.

Typische Ansprechbereiche
(Nur in Verbindung mit Betätiger CES-A-BRN)

• Wiederholgenauigkeit R: 10 %

Bedien- und Anzeigeelemente

• LED-Anzeige: 2 STATE ( grün ) und DIA ( rot )

Elektrische Anschlusswerte

• Absicherung:
• extern ( Betriebsspannung, +LA und +LB ): 0.25 ... 10 A
• Bemessungsisolationsspannung Ui: 75 V
• Bemessungsstoßspannung Uimp: 1.5 kV
• Betriebsspannung DC:
• UB: 9 ... 32 V DC verpolsicher, geregelt, Restwelligkeit< 5 %
• Einschaltzeit:
• Sicherheitsausgänge LA/LB: max. 400 ms
• EMV-Schutzanforderungen: gemäß DIN EN 13309
• Risikozeit nach EN 60947-5-3: max. 250 ms
• Schutzklasse: III
• Stromaufnahme:
• bei unbelasteten Ausgängen: max. 150 mA
• Verschmutzungsgrad (extern, nach EN 60947-1): 3
• Verzögerungszeit:
• Im Fehlerzustand: 5 s (Für di
