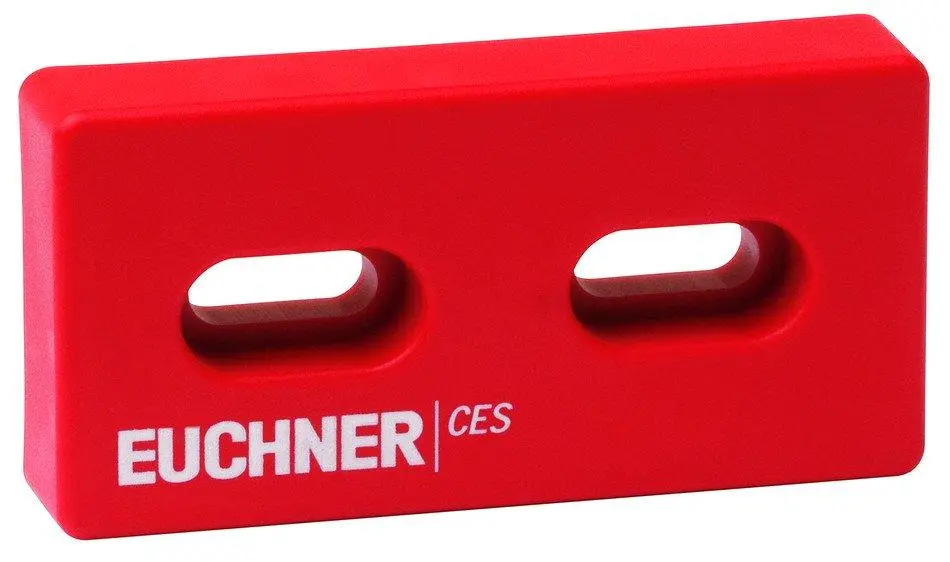

Euchner CES-A-BRN-100251, Betätiger

Betätiger CES-A-BRN

• Quaderförmige Bauform 80x40 mm
• Abstand s Betätiger:
• Mindestabstand bei seitlicher Anfahrrichtung: min. 6 mm
• Einschaltabstand:
• bei Mittenversatz m=0: 27 mm (bei nichtbündiger Montage des Betätigers auf Metall)
• Gesicherter Ausschaltabstand sar:
• bei Mittenversatz m=0: max. 75 mm (bei nichtbündiger Montage des Betätigers auf Metall)
• Gesicherter Schaltabstand sao:
• bei Mittenversatz m=0: min. 20 mm (bei nichtbündiger Montage des Betätigers auf Metall)
• Schalthysterese:
• bei Mittenversatz m=0: 3 mm (bei nichtbündiger Montage des Betätigers auf Metall)

Elektrische Anschlusswerte

• Spannungsversorgung: induktiv über Lesekopf

Mechanische Werte und Umgebung

• Anzugsdrehmoment:
• Befestigungsschrauben: max. 0.5 Nm
• Montageart: nichtbündig auf Stahl
• Schutzart: IP67
• Umgebungstemperatur: -25 ... 70 °C
• Werkstoff:
• Gehäuse: Kunststoff (PPS)
