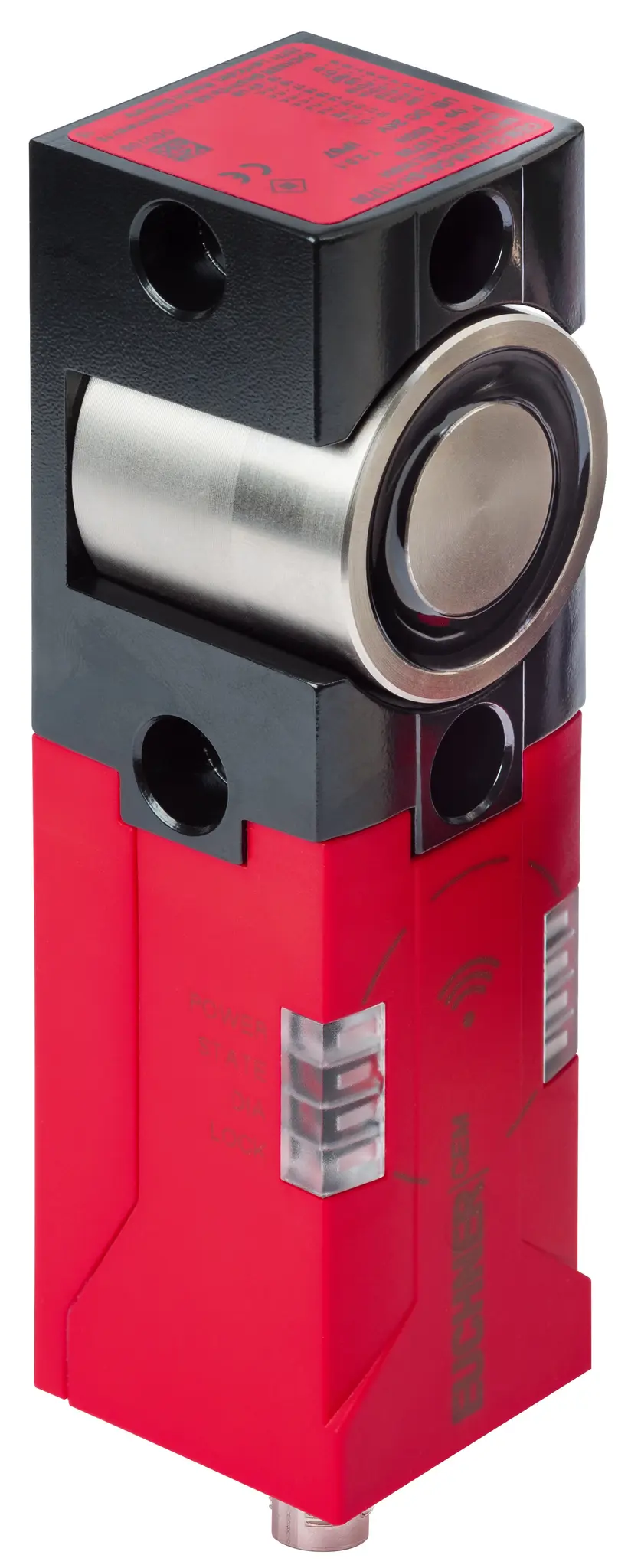

Euchner CEM-I2-AY-U-C40-LZ-SA-157549, Transpondercodierter Sicherheitsschalter

Transpondercodierter Sicherheitsschalter CEM-AY-C40, n-schaltend

• Sicherheitsschalter mit Zuhaltung für den Prozessschutz und integrierter Auswerteelektronik
• Elektrohaftmagnet mit Zuhaltekraft 600 N
• Haftkrafteinstellung in 3 Stufen
• Querschlussüberwachung
• 2 Sicherheitsausgänge (Halbleiterausgänge)
• Bis Kategorie 4/PL e nach EN ISO 13849-1 für die Türstellungsüberwachung
• Mit Steckverbinder M12
• Unicode
• Türmeldeausgang
• n-schaltend

Unicode-Auswertung

Jeder Betätiger ist hochcodiert (Unicode). Der Schalter erkennt nur gelernte Betätiger. Es können weitere Betätiger gelernt werden. Es wird immer nur der jeweils zuletzt gelernte Betätiger erkannt.

Zuhaltungsart

• CEM‑I2: Zuhaltung durch Energie EIN betätigt und durch Energie AUS entsperrt.
• Gesicherter Ausschaltabstand sar: 18 mm
• Mittenversatz:
• Magnet: -5 ... +5 mm (in allen Richtungen)

Elektrische Anschlusswerte

• Absicherung:
• extern (Betriebsspannung UB): 1 A
• bedingter Bemessungskurzschlussstrom: 100 A
• Bemessungsisolationsspannung Ui: 30 V
• Bemessungsstoßspannung Uimp: 0.5 kV
• Betriebsspannung:
• DC: 24 V -15% ... +15% (PELV)
• Diskrepanzzeit: max. 10 ms
• Einschaltzeit: 700 ... 2500 ms (Zuhaltung aktiv)
• EMV-Schutzanforderungen: gemäß EN IEC 60947-5-3
• Risikozeit nach EN 60947-5-3: max. 260 ms
• Schutzklasse: III
• Stromaufnahme:
• I UB, Zuhaltung inaktiv: 80 mA (Meldeausgänge nicht belastet)
• I UB, Zuhaltung aktiv: 350 mA (Meldeausgänge nicht belastet)
• Testimpulsdauer: max. 0.8 ms
• Verschmutzungsgrad (extern, nach EN 60947-1): 3
• OT, OI, OL
• Art des Ausgangs: Halbleiterausgang, n-schaltend, kurzschlusssicher
• Ausgangsspannung:
• ausgeschalten: max. UB V DC
• eingeschalten: max. 0.7 V DC (bei 20 mA Stromfluss)
• Schalt
