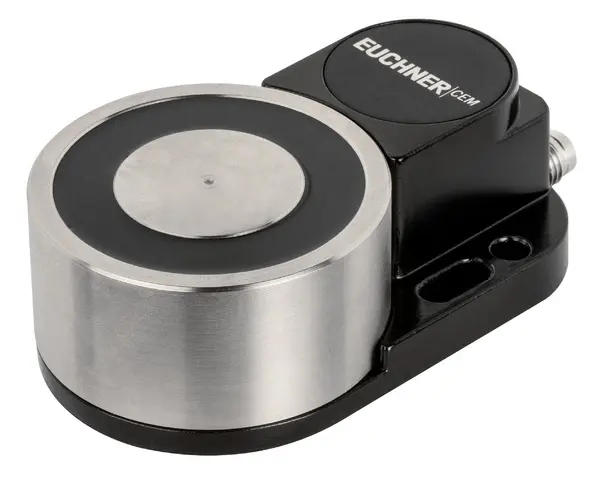

Euchner CEM-A-ME05K-S1, Haftmagnet mit Zuhaltung, P\n: 109755

Haftmagnet CEM mit Zuhaltung

• Elektrohaftmagnet zum Zuhalten von Zugangstüren
• Zuhaltekraft 650 N
• Mit Remanenz
• Keine Zuhaltungsüberwachung, keine Überwachung der Türstellung
• Anschluss über einen M8 Steckverbinder

Kombinationsmöglichkeiten

Geeignet für den Anschluss an ein CES-AZ Auswertegerät

Anschlussplan

• Mittenversatz: -2.5 ... +2.5 mm

Elektrische Anschlusswerte

• Anschlussleistung: 2.5 W
• Betriebsspannung DC:
• UCM: 24 V DC -15% ... +10%
• Magnet-Einschaltdauer ED: 100 %
• Stromaufnahme:
• UB: 100 mA

Mechanische Werte und Umgebung

• Anschlussart:
• X1, Magnet (gelbe LED im Stecker integriert): Steckverbinder M8x1, 4-pol. Stift (mit Rast-/Schraubanschluss)
• Einbaulage: beliebig
• Haftkraft:
• durch Remanenz: 10 N -25% ... +25%
• Mechanische Lebensdauer:
• bei Verwendung als Türanschlag und 1 Joule Aufprallenergie: 1x10⁶
• Schutzart: IP67
• Umgebungstemperatur: -25 ... 50 °C
• Werkstoff:
• Gehäuse: Aluminium Druckguss
• Magnet: Stahl, vernickelt
• Abdeckung: Kunststoff (PPS)
• Zuhaltekraft F:
• (nicht überwacht, in axialer Richtung) bei UCM=24V: 650 N
• Zuhaltungsprinzip: Arbeitsstromprinzip
