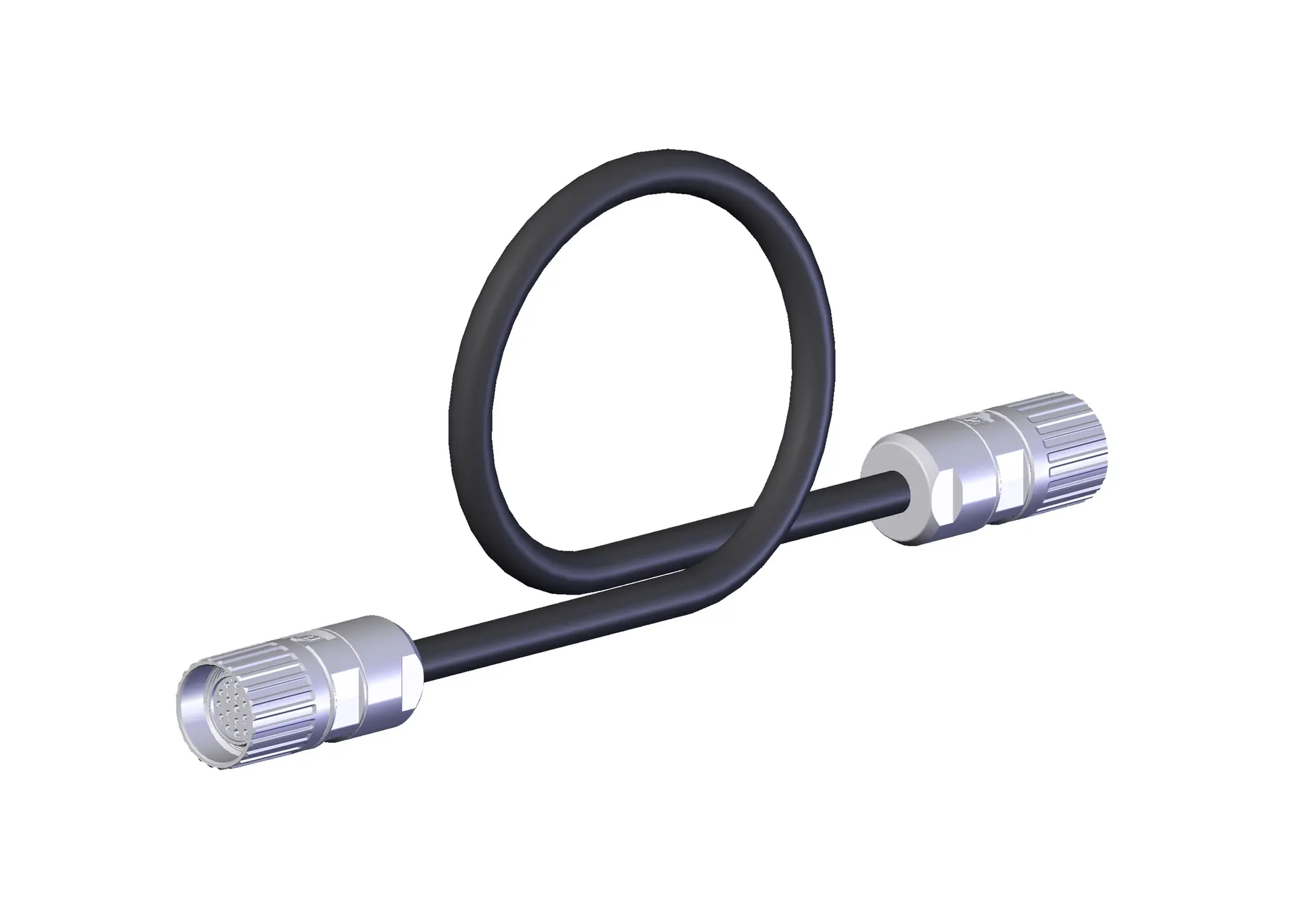

Euchner C-M23F19-19XDIFPU10,0-M23M19-112672, Anschlussleitung+Steckverbinder M23

Anschlussleitung mit Steckverbinder M23, 19-polig, 10m, gerade

• M23-Buchsenstecker, 18-polig + PE
• M23-Stiftstecker, 18-polig + PE
• Steckverbinder gerade
• PUR-Leitung
• Leitungslänge 10 m
• Nennspannung: 150 V
• Prüfspannung: 1.5 kV
• Überspannungskategorie nach IEC EN 60664-1: II
• Anschluss 1
• Verschmutzungsgrad nach EN 60664-1: 3
• Anschluss 2
• Verschmutzungsgrad nach EN 60664-1: 3

Mechanische Werte und Umgebung

• Adernkennzeichnung: Farbcode
• Adernquerschnitt: 16x 0,5 mm² + 3x 1 mm²
• Anzahl Adern: 19
• Biegeradius dynamisch: 10x Leitungsdurchmesser
• Brandverhalten: flammwidrig nach VDE 0472 804
• Leitungsart: gerade
• Leitungsdurchmesser:
• ca.: 10.4 mm
• Leitungslänge: 10 m
• Mantelfarbe: schwarz
• Schleppkettentauglichkeit: ja
• Umgebungstemperatur Leitung (dynamisch): -20 ... 80 °C
• Umgebungstemperatur Leitung (statisch): -20 ... 80 °C
• Werkstoff:
• Mantel: PUR
• Adernisolierung: PVC
• Leiter: EL-Cu-Litze blank feinstdrähtig
• Anschluss 1
• Anschlussart: Steckverbinder M23
• Anschlusstyp: Buchsenstecker
• Bezeichnung Steckverbinder: RC (mit Schirmfeder)
• Leitungsabgang: gerade
• Polzahl: 19 (16+3)
• Schutzart: IP65/IP67 (verriegelt)
• Steckerverriegelung: Schraubverschluss
• Steckzyklen: 50
• Werkstoff:
• Steckerverriegelung: CuZn, vernickelt
• Steckergehäuse: CuZn, vernickelt
• Anschluss 2
• Anschlussart: Steckverbinder M23
• Anschlusstyp: Stiftstecker
• Bezeichnung Steckverbinder: RC (mit Schirmfeder)
• Leitungsabgang: gerade
• Polzahl: 19 (16+3)
• Schutzart: IP65/IP67 (verriegelt)
• Steckerverriegelung: Schraubverschluss
• Steckzyklen: 50
• Werkstoff:
• Steckerverriegelung: CuZn, vernickelt
• Steckergehäuse: CuZn,
