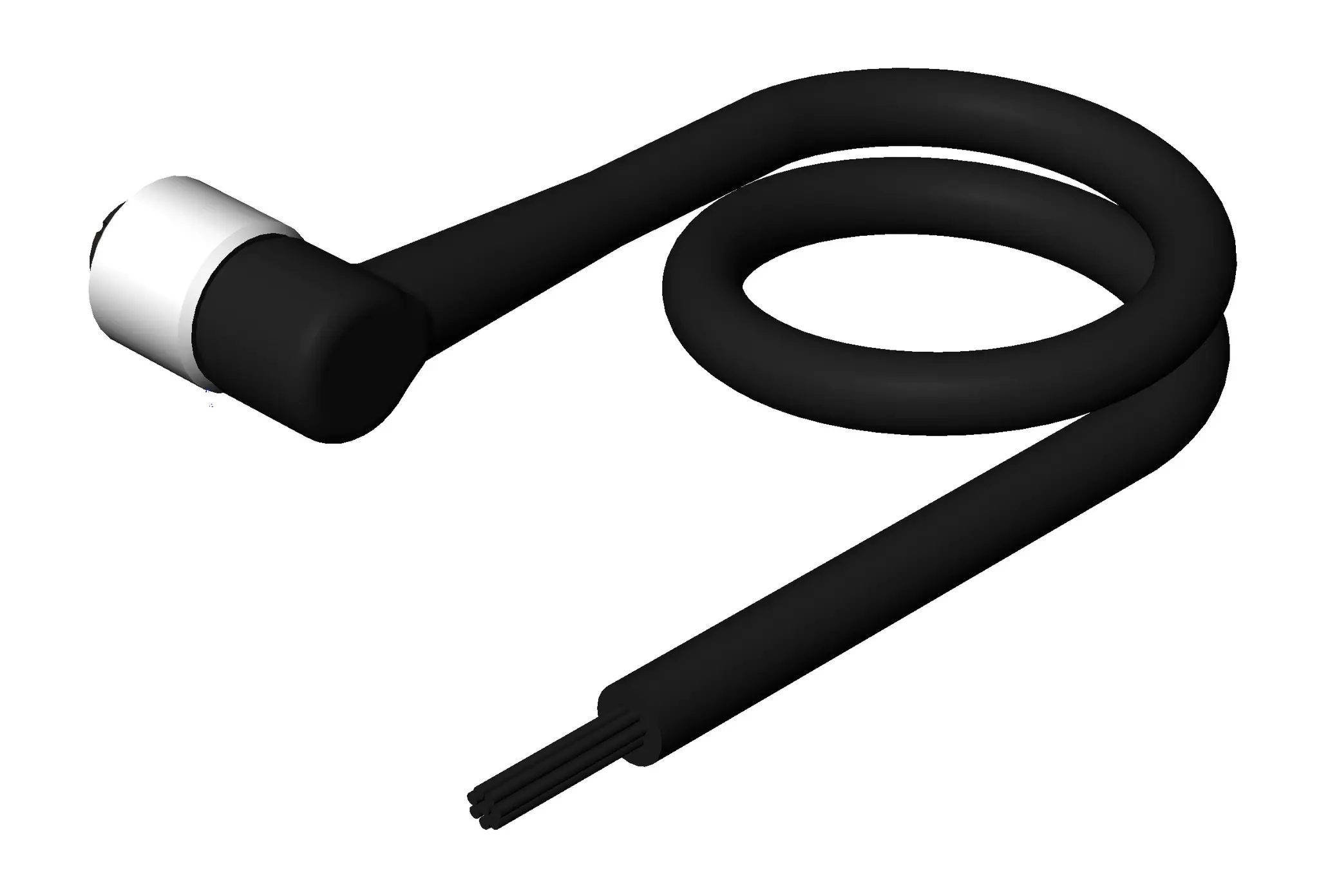

Euchner C-M12F08-07X025PV10,0-MA-100456, Anschlussleitung+Steckverbinder M12

Anschlussleitung mit abgewinkelten Steckverbinder M12, 8-polig, 10m

• M12-Buchsenstecker, 8-polig
• Steckverbinder abgewinkelt
• PVC-Leitung
• Leitungslänge 10 m
• Mit offenem Leitungsende

Für den Anschluss des CET an ein CES-Auswertegerät werden diese speziellen Anschlussleitungen benötigt. Bitte bei der Bestellung berücksichtigen!

Durch eine spezielle Schirmung werden Störeinflüsse verhindert.

Wichtig

Anschlussleitungen dürfen nicht verlängert werden.

Hinweis

Die Anschlussleitungen mit PUR-Mantel sind bei einem minimaler Biegeradius von 60 mm (10-facher Leitungsdurchmesser) schleppkettentauglich.

• Bemessungsspannung: 36 V
• Nennspannung: 30 V
• Nennstrom:
• bei 40° C: 2 A
• Prüfspannung: 1.5 kV
• Schirmung Einzelschirm: ja, Schirm um Litzen BN und WH auf PIN 3 gelegt, Bedeckung ca. 85%
• Verschmutzungsgrad nach EN 60664-1: 3

Mechanische Werte und Umgebung

• Adernkennzeichnung: Farbcode
• Adernquerschnitt: 0,25 mm²
• Anzahl Adern: 7
• Biegeradius statisch: 10xLeitungsdurchmesser
• Leitungsabgang: Winkel
• Leitungsart: gerade
• Leitungsdurchmesser:
• ca.: 5.8 mm
• Leitungslänge: 10 m
• Mantelfarbe: schwarz
• Schleppkettentauglichkeit: nein
• Silikonfrei: ja
• Umgebungstemperatur Leitung (dynamisch): 5 ... 80 °C
• Umgebungstemperatur Leitung (statisch): -40 ... 80 °C
• Werkstoff:
• Leiter: Cu
• Mantel: PVC
• Anschluss 2
• Adernende: Mantel abisoliert
• Anschlussart: offenes Leitungsende
• Anschluss 1
• Anschlussart: M12
• Anschlusstyp: Buchsenstecker
• Anzugsdrehmoment: 0.5 Nm
• Polzahl: 8
• Schutzart: IP67
• Steckerverriegelung: Schraubverschluss
• Werkstoff:
• Steckerverriegelung: CuZn, vernickelt
• Steckergehäuse: TPU, selbstverlöschend
