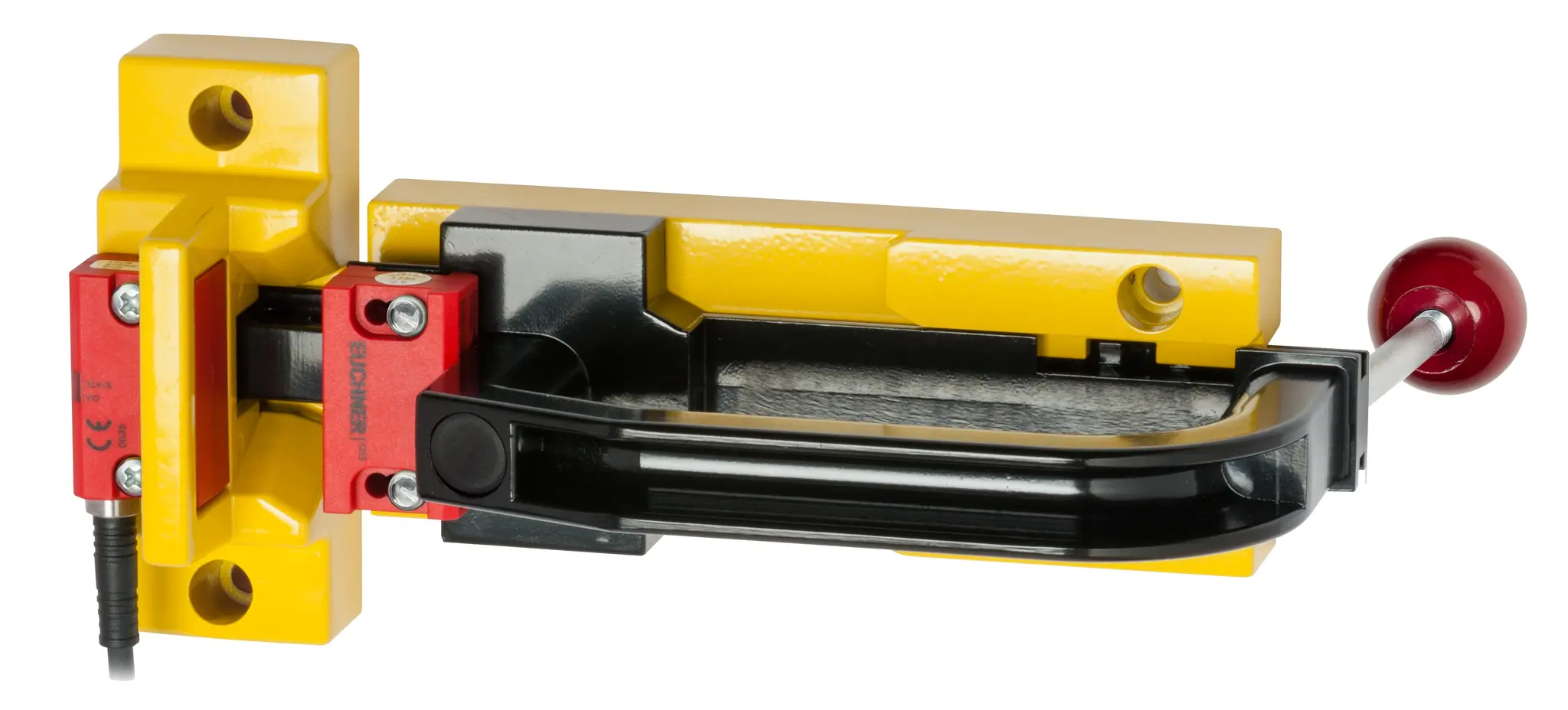

Euchner BTC-CES04-S-TH-21-F-123583, Riegel+Fluchtentriegelung

Riegel mit Fluchtentriegelung, für Sicherheitsschalter CES-C04

• Riegel für Schalter CES-C04
• Riegel aus Aluminium
• Für links oder rechts angeschlagene Türen
• Riegel mit Fluchthebel
• Rastknopf in geöffneter Stellung
• Federrastung in geschlossener Stellung
• Geeignet für einen Türspalt von ca. 7 mm
• Schutzbügel für Sicherheitsschalter

Kombinationsmöglichkeiten

Sicherheitsschalter CES-...-C04-...

Lieferumfang

• Riegelteile

Separat zu bestellen:

• Sicherheitsschalter
• Betätiger CES-A-BBN-C04-115271

Rastung in geöffneter Stellung

Rastung in geöffneter Stellung Die Rastung in geöffneter Stellung soll verhindern, dass sich Personen von innen in einer Maschine einschließen können. Der Riegelschieber wird in der Rastposition arretiert. Entriegeln durch Drücken des Rastknopfes.

Fluchtentriegelung

Riegel mit Fluchtentriegelung besitzen einen Fluchthebel, der es ermöglicht, den Riegel vom Inneren einer Schutzeinrichtung zu öffnen.

Rastung in geschlossener Stellung

Riegel rastet in geschlossener Stellung und verhindert ein unbeabsichtigtes Öffnen des Riegels. Kugel- oder Federrastungen werden durch Überwinden der Federkraft geöffnet.

• Anfahrrichtung: A oder C
• Anzahl montierbarer Sicherheitsschalter: 1
• Fluchtentriegelung: ja
• Werkstoff:
• Griff: Aluminium
• Grundplatte: Aluminium
• Führungsleisten: Aluminium
• Schalteraufnahme: Aluminium

Verschiedenes

• Rastung Stellung geschlossen: Klemmrastung
• Rastung Stellung offen: Bolzenrastung
