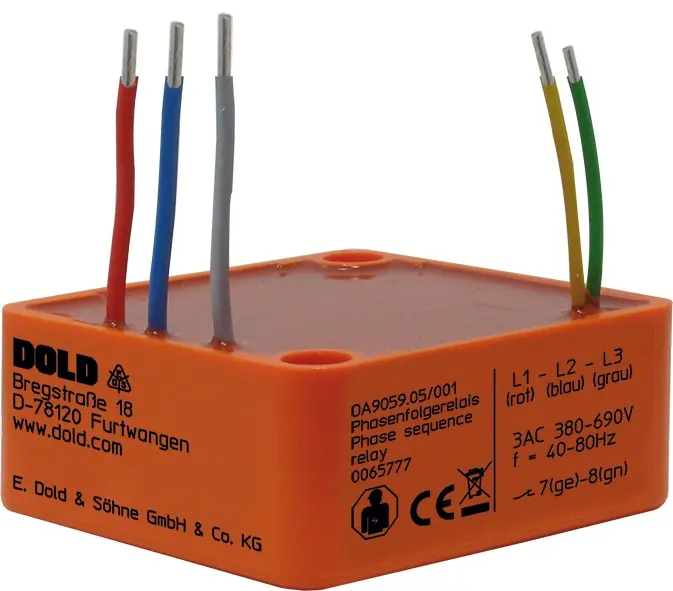

Dold OA9059.05/001 3AC380-690V 40-80Hz, Phasenfolgerelais, P\n: 0065777

Die Phasenfolgerelais IL/SL 9059 und OA 9059 der VARIMETER Serie überwachen die Einhaltung der richtigen Phasenfolge L1 - L2 - L3 sowie das Anliegen der 3 Phasenspannungen in einem Drehstromnetz.

• Messbereich max.: 690 V
• Standardmessbereich: AC 380 - 690 V
• 1- / 3-phasig: 3
• Ausgangskontakte: 1 Öffner
• Baubreite: 62 mm
• Gehäusebauform: Klemmkasten des Motors
• Gerätetyp: OA 9059

• NachIEC/EN 60255-1
• Erkennung von falscher Phasenfolge
• Keine separate Hilfsspannung erforderlich
• Nennspannungsbereich 3 AC 380 ... 690 V
• Für Frequenzumrichter geeignet (f = 40...80 Hz)
• Relaisausgang:
  - IL/SL 9059: 1 Wechsler
  - OA 9059: 1 Öffner
• Erweiteter Temperaturbereich
• Wahlweise in 3 Bauformen:
  IL 9059: 59 mm Bautiefe und unten liegende Anschlussklemmenfür Installations- und Industrieverteiler nach DIN 43880
  SL 9059: 98 mm Bautiefe und oben liegende Anschlussklemmenfür Schaltschränke mit Montageplatte und Kabelkanal
  OA 9059: Vergossenes Modul mit Litzenanschlüssen geeignetzur Montage im Klemmkasten des Motors
• Baubreite
  - IL/SL 9059: 35 mm
  - OA 9059: 62 mm
