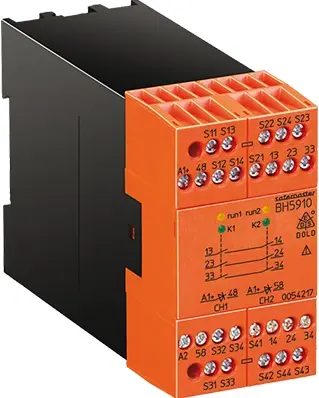

Dold BH5910.03/00MF2/61 DC24V, Multifunktionales-Sicherheitsmodul, P\n: 0054217

Schutz von Personen und Maschinen.

• Baubreite: 45 mm
• Kat. / PL nach EN ISO 13849-1: 4/e
• SIL nach IEC/EN 62061: 3
• Nennspannung: DC
• Thermischer Strom lth max.: 5 A
• 1- / 2-kanalig: 1, 2
• Anwendung: Not-Aus, Lichtgitter, Schutztür, Zweihand
• Hilfskontakt: Ja
• Querschlusserkennung: Ja
• Rückführung für externe Überwachung: Ja
• Anschlusstechnik: Abnehmbare Schraubklemmen
• Ausgangskontakte sicher, redundante Schließer: 3
• Zulassungen: UL
• Gerätetyp: BH 5910

• Entspricht
  - Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1
  - SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061
  - Safety Integrity Level (SIL 3) nach IEC/EN 61508
• Über Drehschalter umschaltbar für den Anschluss von max.:
  - 8 Not-Aus-Tastern, 1 kanalig oder
  - 4 Not-Aus-Tastern, 2 kanalig oder
  - 4 BWS (berührungslos wirkende Schutzeinrichtungen, z. B. Lichtschranken) oder
  - 2 BWS und 1 Not-Aus-Taster oder
  - 4 Schutztüren oder
  - 2 Schutztüren und 1 Not-Aus-Taster oder
  - 4 Zweihand-Sicherheitstaster-Paaren Typ III A nach EN ISO 13851 oder
  - 2 Zweihand-Sicherheitstaster-Paaren Typ III C nach EN ISO 13851 und 1 Not-Aus-Taster
• Zusätzlich wählbar:
  - Auto- oder Hand-Start (Simulationstaste bei Schutztüren)
  - Dauernd überwachter Rückführkreis zum Anschluss von externen Schützen
• Querschlusserkennung
• Kurzschluss- und Drahtbrucherkennung
• Ausgänge:
  - 3 Schließer oder 2 Schließer und 1 Öffner
  - 2 Halbleiterausgänge, kurzschlussfest und überlastsicher
• Mit Unter- und Überspannungserkennung und -signalisierung
• LED-Anzeigen für RUN-Betrieb, Kanal 1/2
• 45 mm Baubreite
