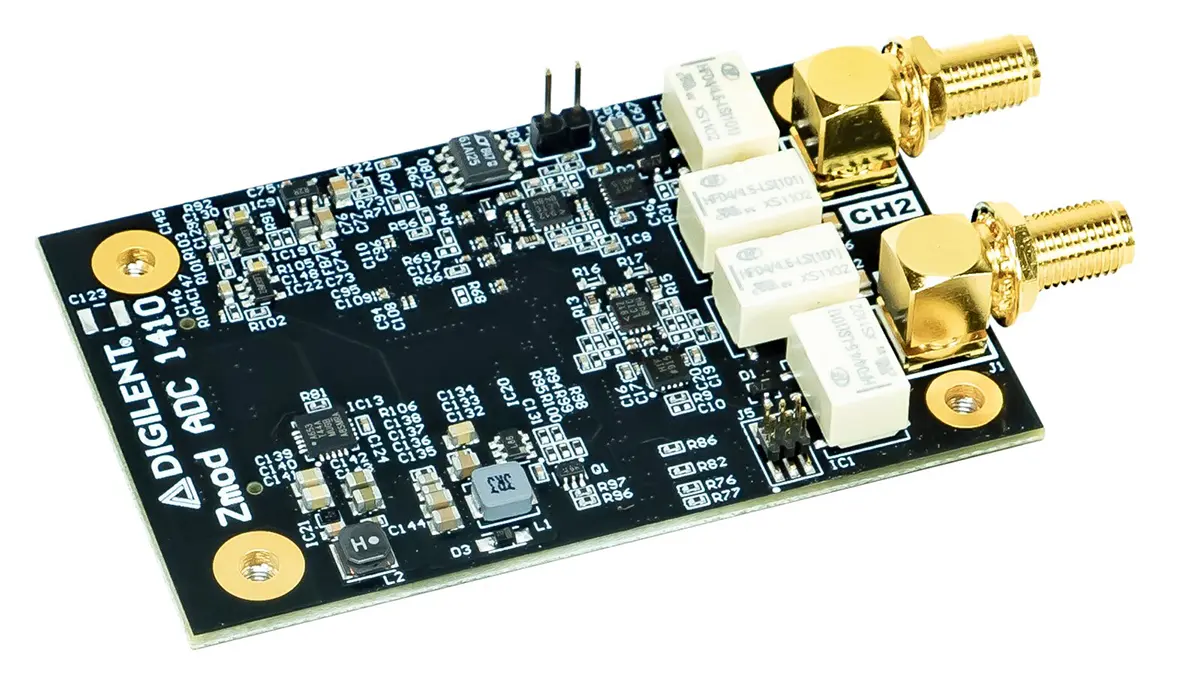

Digilent 14 bit Datenkonvertierung IC-Entwicklungstool E/A-Erweiterungsmodul, Zmod ADC 1410

Der ZMOD ADC wird vom Syzygy-Träger angetrieben und kann gleichzeitig zwei ±25-V-Signale mit 14 Bit Auflösung bei einer Abtastrate von bis zu 100 MS/s erfassen. Analoge Eingänge können über SMA-Kabel an einen Stromkreis angeschlossen werden. Bei Kopplung mit einer Basisplatine mit Syzygy-Erweiterung, wie z. B. der Eclypse Z7 oder Genesys ZU, dient die Kombination als leistungsfähige Prototyping-Plattform für Messtechnik, Hochgeschwindigkeitssteuerung und SDR-Produkte. Durch die Nutzung dieser Erweiterungsmöglichkeiten können Benutzer mehr Zeit für die Analyse- und Systemebenenaspekte der Lösung aufwenden, anstatt sich auf die Interaktion auf Komponentenebene der Geräte konzentrieren zu müssen.Kanäle: 2 Kanaltyp: Einseitig Auflösung: 14 Bit Eingangsbereich: ±1 V (hohe Verstärkung) oder ±25 V (niedrige Verstärkung) Absolute Auflösung 0,13 mV (hohe Verstärkung) oder 3,21 mV (niedrige Verstärkung) Abtastrate (Echtzeit): 100 MS/s. Eingangsimpedanz: 1 MΩ//18 pF Analoge Bandbreite: 70 MHz+ @ 3 dB, 30 MHz @ 0,5 dB, 20 MHZ @ 0,1 dB Eingang geschützt bis ±50 V
