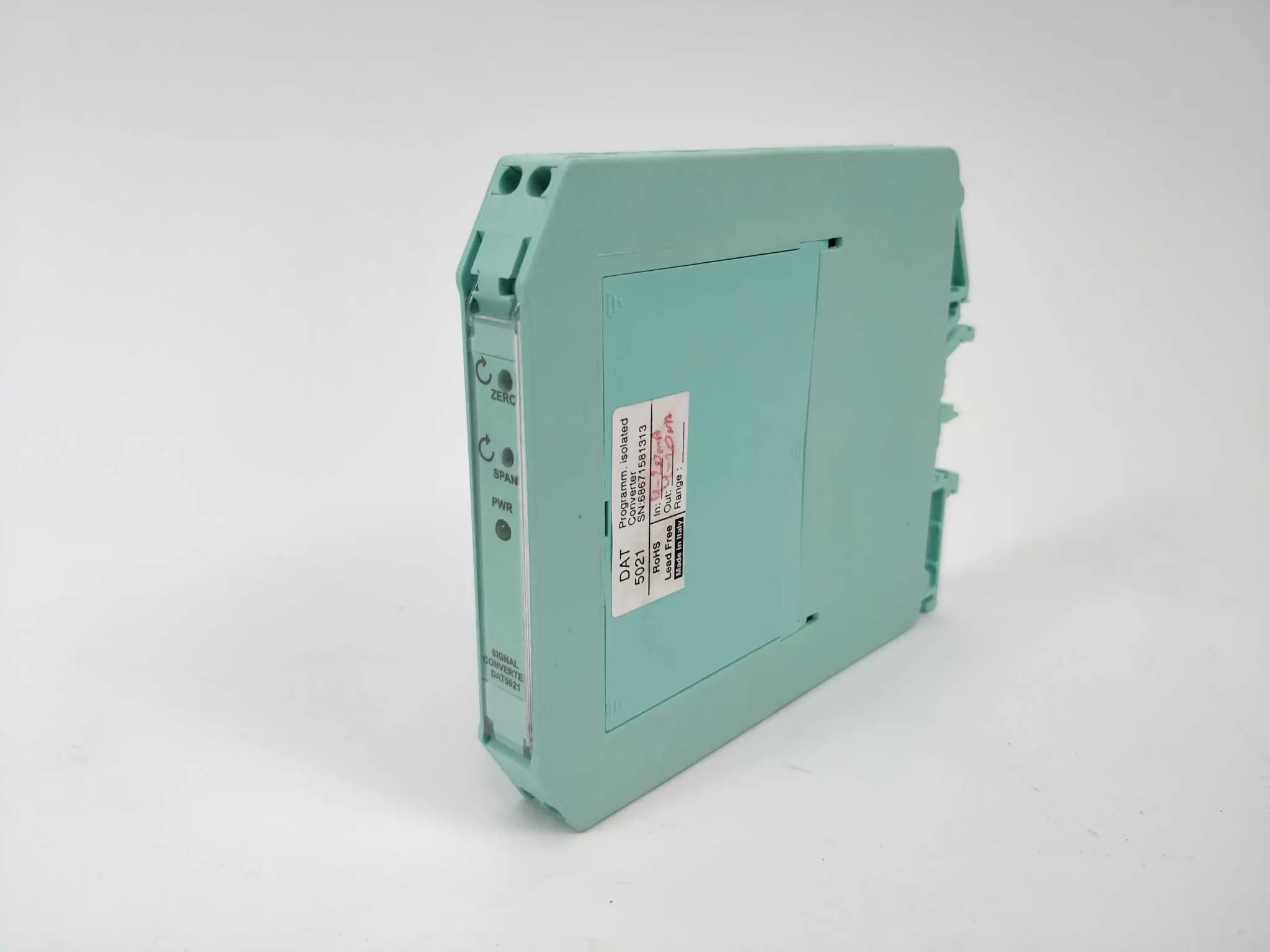

Datexel DAT5021

Der Datexel DAT 5021 ist ein hochflexibler, galvanisch getrennter 3-Wege-Signalwandler, der für die industrielle Signalverarbeitung entwickelt wurde. Er wandelt normierte Spannungs- oder Stromsignale am Eingang in ein proportionales Ausgangssignal um. Besonderes Merkmal ist die vollständige 3-Wege-Trennung (Eingang, Ausgang und Stromversorgung) mit einer Isolationsspannung von 1500 V AC, die Erdschleifen effektiv eliminiert und angeschlossene Steuerungen schützt. Das Gerät ist über DIP-Schalter konfigurierbar und bietet eine Hilfsenergiequelle für passive Sensoren (Transmitter) am Eingang sowie für passive Lasten am Ausgang.

Produktvorteile

• Hohe Flexibilität: Sowohl Eingangs- als auch Ausgangsbereiche (z. B. 0–10 V, 4–20 mA) lassen sich einfach über zugängliche DIP-Schalter auf der Gehäuseseite konfigurieren.
• Sichere Trennung: Die galvanische 1500 V AC Trennung schützt Ihre Anlage vor Potenzialunterschieden und erhöht die Signalqualität in rauen Industrieumgebungen.
• Integrierte Speisung: Bietet eine isolierte Hilfsspannung für passive 2-Leiter-Messumformer, was die externe Verdrahtung vereinfacht.
• Präzise Justierung: Mit den auf der Oberseite befindlichen ZERO- und SPAN-Potenziometern kann das Signal feinjustiert werden.
• Diagnose auf einen Blick: Eine grüne Power-LED signalisiert sofort den korrekten Betriebszustand der Spannungsversorgung.

Anwendungsbereich

• Prozessautomatisierung: Anpassung unterschiedlicher Signalpegel zwischen Sensoren und SPS/Schnittstellenkarten.
• Entkopplung: Schutz von teuren Steuerungseingängen vor Überspannungen oder Störsignalen aus dem Feld.
• Signalverstärkung: Auffrischung von schwachen Signalen über lange Leitungswegstrecken.
• Messwerterfassung: Speisung und Wandlung von passiven 4–20 mA Sensoren in standardisierte Spannungssignale für Datenlogger.

FAQs

Wo kann man den Datexel DAT 5021 Signalwandler kaufen? Der Datexel DAT 5021 kann direkt online bei SPAREPARTSNOW oder über den Kundenservice bestellt werden.

Muss ich das Gerät zur Konfiguration öffnen? Nein, die DIP-Schalter befinden sich hinter einer kleinen seitlichen Klappe, die ohne Werkzeug oder Gehäuseöffnung zugänglich ist.

Kann ich mit dem Gerät einen passiven 2-Leiter-Sensor versorgen? Ja, der DAT 5021 stellt am Eingang eine Hilfsspannung zur Verfügung, um passive Stromschleifen-Transmitter direkt zu speisen.

Was passiert, wenn ich den Spannungseingang nicht nutze? Das Datenblatt empfiehlt in diesem Fall, keine Kabel an die Klemme "N" anzuschließen oder diese mit der Klemme "P" zu brücken, um Störeinflüsse zu vermeiden.
