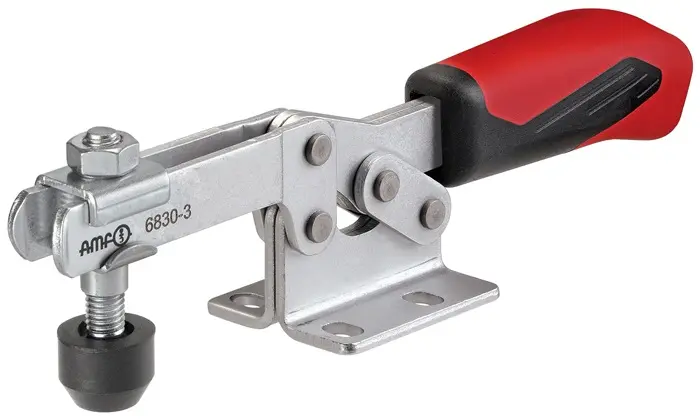

Waagrechtspanner Nr.6830 Gr.4 waagrechter Fuß AMF

Name: Waagrechtspanner Nr.6830 Gr.4 waagrechter Fuß AMF
Brand: Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik
Price: 33.5 EUR
Availability: InStock

Marke: Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfabrik

Hersteller Artikel-Nr.: 93047

Produkt-Nr.: P-C58KF2

Technische Daten

Bohrungs-Ø: 8,5 mm
Größe: 4
Haltekraft F1: 2 kN
Haltekraft F2: 3 kN
Höhe gespannt: 75 mm
Länge gespannt: 287 mm
Marke: AMF
Spannhöhe: 45 mm
Spannweite: 63 mm

Produktbeschreibung

mit waagrechtem Fuß Weitere technische Eigenschaften: · F: 27mm · Bauart: waagrechter Fuß · a*: 90° · P: 57mm · L: 20,5mm · Gesamthöhe: 74mm · K: 8mm · C: 41mm · D: 8,5mm · F1: 2kN · Andrückschraube: M8 x 65 · HW min.: -4mm · L1: 287mm · I: 20mm · F2: 3kN · B: 113mm · M1: 43mm · H: 45mm · N: 58mm · E: 63mm · M: 29-43mm · A: 10mm · H2: 126mm · H1: 75mm · HW max.: 24mm · Gesamtlänge: 281mm · D1: 8,5mm
