ABB Trennschalter 4P-polig 40A DIN-Schiene IP 20 750V 3-phasig 4 Schließer

Produktbeschreibung

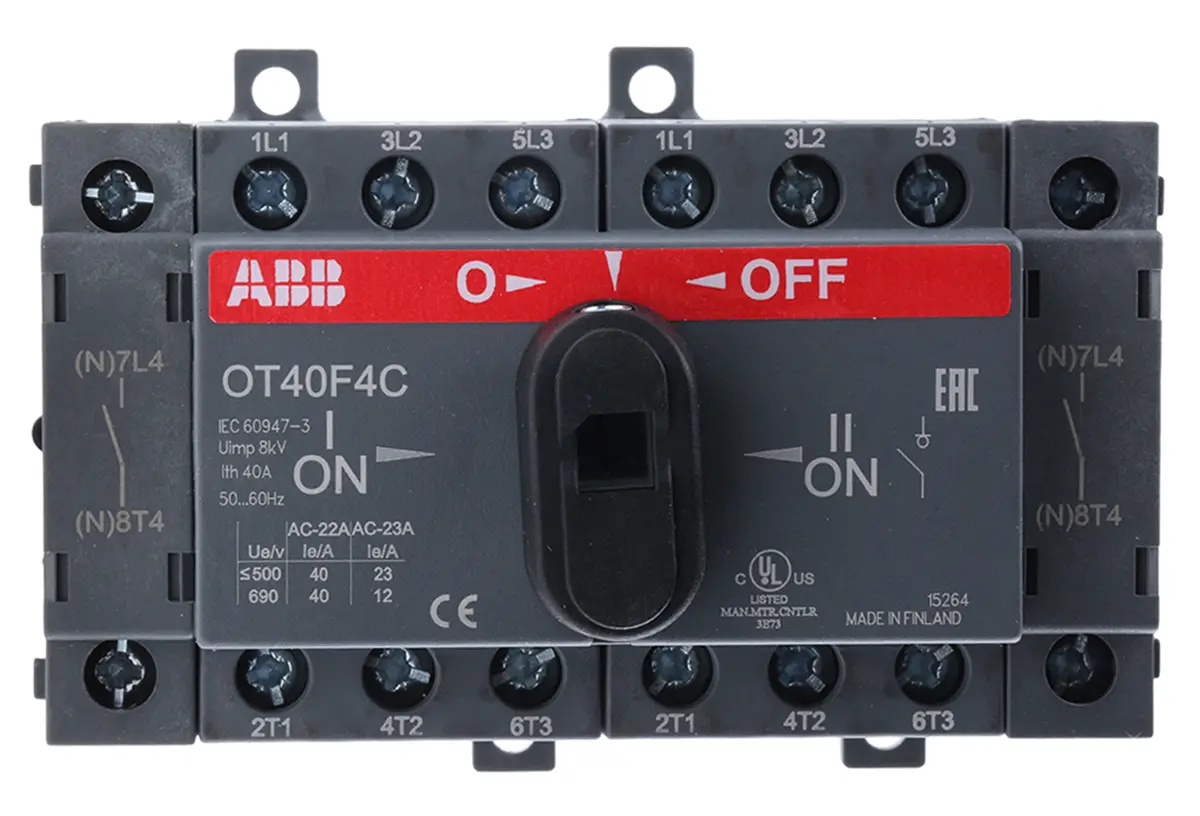

Der ABB OT40F4C ist ein manuell betätigter, 4-poliger Lastumschalter für Stromstärken bis zu 40 A. Er ermöglicht das sichere Umschalten zwischen zwei Stromquellen oder Lastkreisen mit einer deutlichen 1-0-II Stellung (offene Umschaltung). Das kompakte Design ist für die Montage auf DIN-Schienen optimiert und bietet trotz seiner geringen Baugröße eine hohe Schaltleistung und Sicherheit für industrielle Anwendungen bis zu 690 V AC.

Produktvorteile

• Sichere Trennung: Die offene Umschaltung über die Nullstellung (1-0-II) garantiert, dass die beiden Netze niemals gleichzeitig verbunden sind.
• Platzsparend: Das kompakte Design ermöglicht eine optimale Ausnutzung des Raums im Schaltschrank oder Verteilergehäuse.
• Flexibilität: Dank der kombinierten IEC- und UL-Zulassungen ist der Schalter weltweit in verschiedensten Märkten einsetzbar.
• Hohe Kurzschlussfestigkeit: Mit einer Bemessungskurzzeitstromfestigkeit ($I_{cw}$) von 0,5 kA sorgt der Schalter für hohe Zuverlässigkeit im Fehlerfall.

Anwendungsbereiche

• Notstromumschaltung: Manuelles Umschalten zwischen Netzbetrieb und Generator bei Stromausfällen in kleineren Gewerbe- oder Industrieobjekten.
• Wartungsschalter: Einsatz als Reparaturschalter zur sicheren Trennung von Maschinenteilen vom Versorgungsnetz.
• Laststeuerung: Wechselweises Ansteuern von zwei verschiedenen Verbrauchergruppen über eine zentrale Einspeisung.
• PV-Anlagen: Einsatz in Photovoltaik-Systemen zur manuellen Umschaltung von Speichersystemen oder Wechselrichtern.

FAQs

Wo kann man das Produkt kaufen?

Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Ist der Griff im Lieferumfang enthalten?

Ja, der Lastumschalter wird inklusive des schwarzen Knebelgriffs für die direkte manuelle Betätigung geliefert.

Kann der Schalter auf einer Standard-Hutschiene montiert werden?

Ja, der OT40F4C ist für die schnelle Montage auf 35 mm DIN-Schienen (Hutschienen) konzipiert.

Was ist der Unterschied zwischen offener und geschlossener Umschaltung?

Dieser Schalter bietet eine offene Umschaltung (1-0-II). Das bedeutet, dass beim Umschalten die Verbindung zum ersten Netz unterbrochen wird (Nullstellung), bevor die Verbindung zum zweiten Netz hergestellt wird. Bei einer geschlossenen Umschaltung würden sich die Netze kurzzeitig überschneiden.
