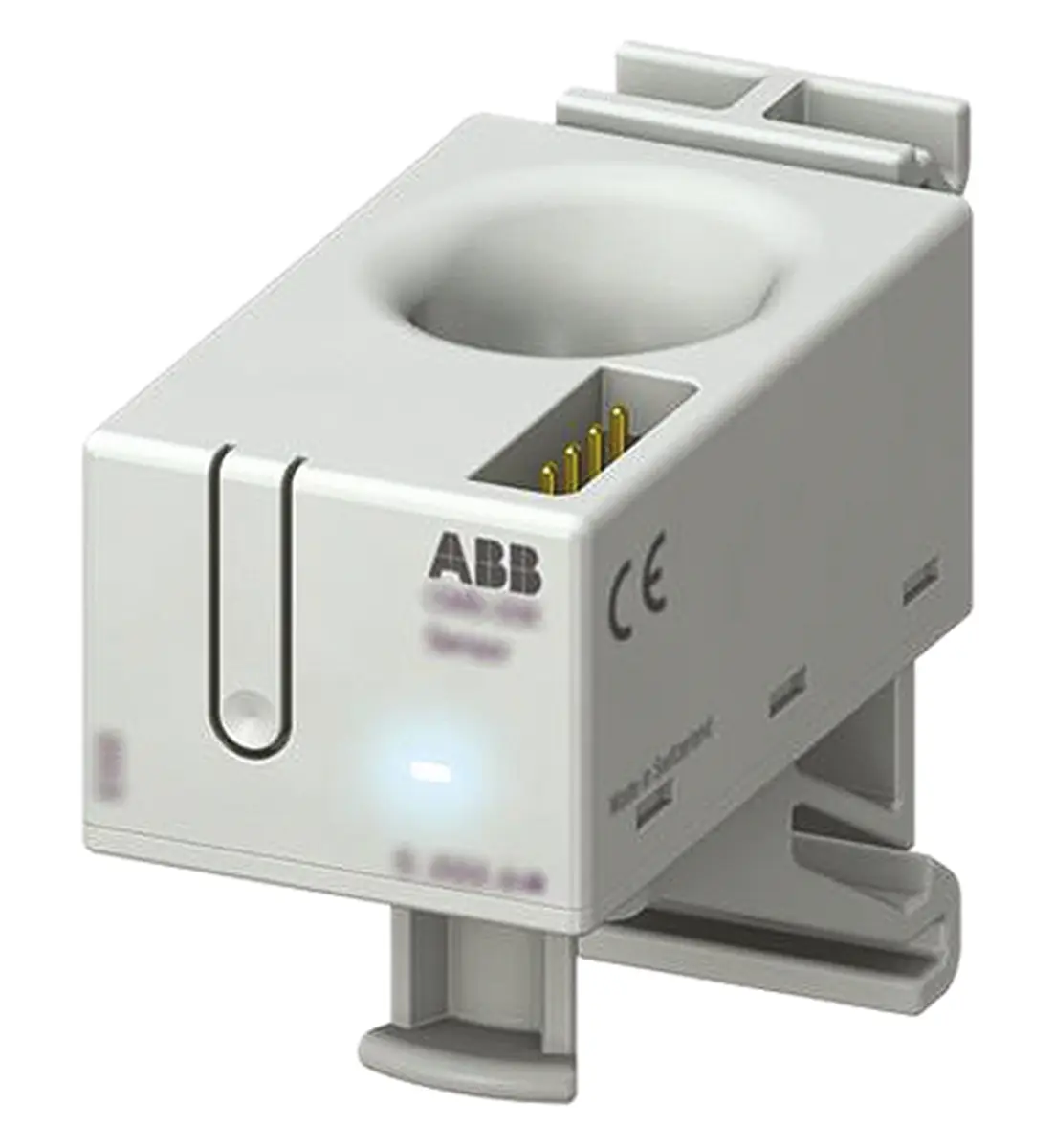

ABB CMS Stromwandler, DIN-Hutschiene, 160:1 160A, Leitermaß 15mm, 50.1mm x 50.1mm x 43.2mm

Windungsverhältnis = 160:1
Bohrungsdurchmesser = 15mm
Versorgungsspannung = 690 V ac, 1500 V dc
Eingangsstrom = 160A
Gesamthöhe = 43.2mm
Gesamtbreite = 50.1mm
Gesamttiefe = 50.1mm
Temperatur min. = -25°C
Temperatur max. = +70°C
Montagetyp = DIN-Hutschiene

ABB-Stromkreisüberwachungssystem CMS. Stromkreisüberwachungssysteme (CMS) sind mehrkanalige Messsysteme für die Abzweigüberwachung von elektrischen Installationen. Jedes System besteht aus einer Steuereinheit und Sensoren mit unterschiedlichen Messbereichen und Montagevarianten. Die Systeme können innerhalb von Netzverteilern einfach installiert werden. Aufgrund der einzigartigen kompakten Größe ist das System auch ideal als Nachrüstlösung für bestehende Anlagen. Viel Wert wurde auf Benutzerfreundlichkeit, hohe Genauigkeit und großen Messbereich (bis zu 160 A) gelegt. CMS-600 Versorgungs- und Steuerzentrum Lieferung als eine Einheit mit Flachbandkabel und Steckverbindersatz Beleuchtetes Berührungsdisplay Intuitive Menünavigation Versorgungsspannung: 24 V dc Messung von AC- und DC-Strömen bis zu 64 einzelnen Leitungen über CMS-Bus (4-Draht-Flachbandkabel) Die gemessenen Daten können aus der Ferne über eine 2-Draht-RS-485-Schnittstelle abgefragt werden RTU-Modbus, Datenrate 2400-115200 Baud DIN-Schienenmontage
