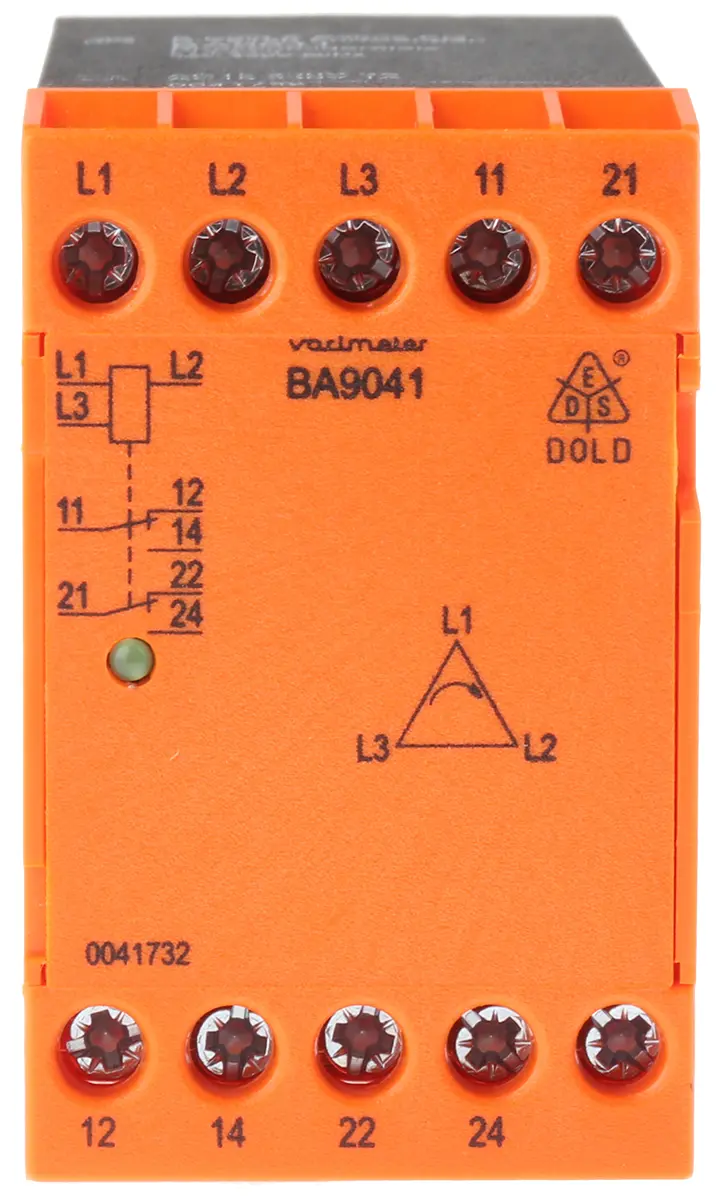

Dold BA 9041 Überwachungsrelais 3-phasig, 2-poliger Wechsler DIN-Schienen

Phasenfolgerelais, BA9041. Erkennung von falscher Phasenfolge und Phasenausfall mit 2 Wechslern 45mm Baubreite. Mit dem BA9041 kann die Phasenfolge L1 - L2 - L3 eines Drehstromnetzes erkannt und damit eine falsche Drehrichtung von Motoren effektiv vermieden werden. Das Phasenfolgerelais BA9041 überwacht neben der Einhaltung der richtigen Phasenfolge auch das Anliegen der 3 Phasenspannungen in einem Drehstromnetz. Bei Anlegen aller 3 Phasenspannungen an das Gerät in richtiger Phasenfolge wechseln die Ausgangskontakte von der Ausgangsstellung in die Wirkstellung, Kontakte 11-14 und 21-24 geschlossen, und eine grüne LED leuchtet auf. Fällt in einer Phase die Spannung unter 60% U ;sub>N ;/sub> dann wird das Relais entregt (nach: IEC 255, VDE 0435).
