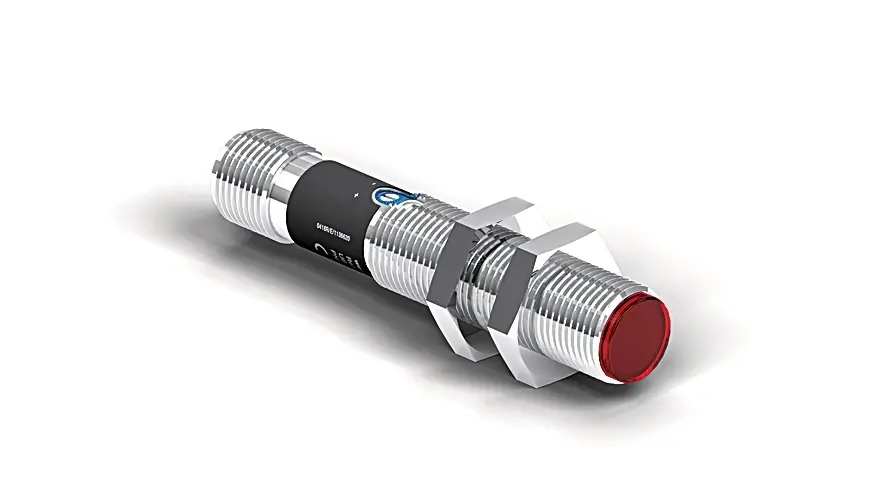

Wenglor TO22PB3, Reflextaster energetisch

Sender und Empfänger befinden sich bei diesen Sensoren in einem Gehäuse. Sie werten das vom Objekt reflektierte Licht aus: Sobald ein Objekt die eingestellte Tastweite erreicht, schaltet der Ausgang . Helle Objekte reflektieren das Licht besser als dunkle und können daher aus größerem Abstand erkannt werden.

Optische Daten

• Tastweite: 200mm
• Schalthysterese: <15%
• Lichtart: Infrarot
• Lebensdauer (Tu = +25 °C): 100.000h
• Risikogruppe (EN 62471): 1
• Max. zul. Fremdlicht: 10.000Lux
• Öffnungswinkel: 12°

Elektrische Daten

• Versorgungsspannung: 10 ... 30V DC
• Stromaufnahme (Ub = 24 V): <40mA
• Schaltfrequenz: 800Hz
• Ansprechzeit: 650µs
• Temperaturdrift: <10%
• Temperaturbereich: -25 ... 60°C
• Spannungsabfall Schaltausgang: <2,5V
• Schaltstrom PNP - Schaltausgang: 200mA
• Reststrom Schaltausgang: <50µA
• Kurzschlussfest: ja
• Verpolungssicher: ja
• Überlastsicher: ja
• Schutzklasse: III

Mechanische Daten

• Einstellart: Potentiometer
• Gehäusematerial: Messing, vernickelt
• Vollverguss: ja
• Schutzart: IP67
• Anschlussart: M12 × 1; 4-polig
• Gewicht: 15g

Allgemeine Daten

• Lieferumfang: 1 × Inbetriebnahmehinweis 1 × Sechskantmutter MUTTER-M12-E001 1 × Sensor

Ausgangsfunktion

• PNP-Schließer: ja

Bedienfeld: 05 = Schaltabstandseinsteller 30 = Schaltzustandsanzeige/Verschmutzungsmeldung

Bemaßtes Bild: Maßangaben in mm (1 mm = 0,03937 Inch) Schlüsselweite

Ergänzende Produkte: PNP-NPN-Wandler BG2V1P-N-2M
