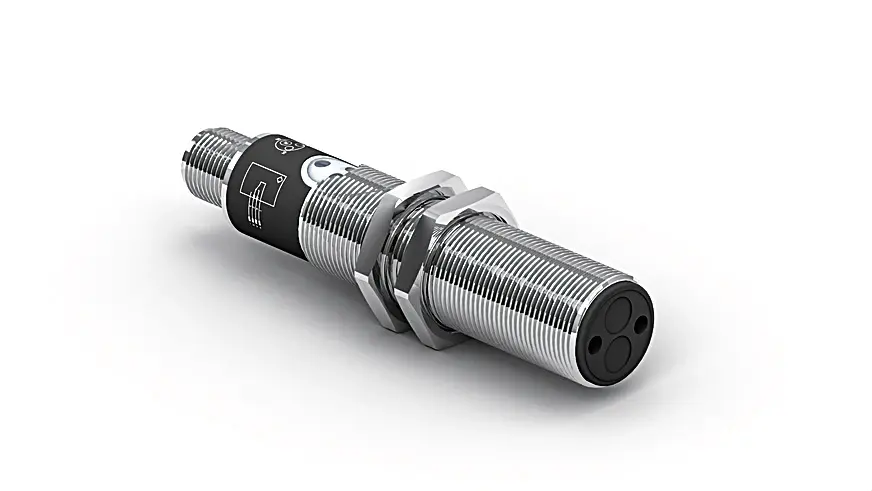

Wenglor TC66PC3, Reflextaster energetisch

Sender und Empfänger befinden sich bei diesen Sensoren in einem Gehäuse. Sie werten das vom Objekt reflektierte Licht aus: Sobald ein Objekt die eingestellte Tastweite erreicht, schaltet der Ausgang . Helle Objekte reflektieren das Licht besser als dunkle und können daher aus größerem Abstand erkannt werden.

Optische Daten

• Tastweite: 1.000mm
• Schalthysterese: <15%
• Lichtart: Infrarot
• Lebensdauer (Tu = +25 °C): 100.000h
• Max. zul. Fremdlicht: 10.000Lux
• Öffnungswinkel: 12°

Elektrische Daten

• Versorgungsspannung: 10 ... 30V DC
• Stromaufnahme (Ub = 24 V): <40mA
• Schaltfrequenz: 1kHz
• Ansprechzeit: 500µs
• Temperaturdrift: <10%
• Temperaturbereich: -25 ... 60°C
• Spannungsabfall Schaltausgang: <2,5V
• Schaltstrom PNP - Schaltausgang: 200mA
• Reststrom Schaltausgang: <50µA
• Kurzschlussfest: ja
• Verpolungssicher: ja
• Überlastsicher: ja
• Schutzklasse: III

Mechanische Daten

• Einstellart: Potentiometer
• Gehäusematerial: Kunststoff, PBT
• Vollverguss: ja
• Schutzart: IP67
• Anschlussart: M12 × 1; 4-polig
• Gewicht: 43g

Sicherheitstechnische Daten

• MTTFd (EN ISO 13849-1): 1.964,65a

Allgemeine Daten

• Lieferumfang: 1 × Inbetriebnahmehinweis 1 × Sechskantmutter MUTTER-M18-E003 1 × Sensor

Ausgangsfunktion

• PNP-Schließer: ja

Einstellbare Parameter

• Schaltung: Öffner Öffner/Schließer Schließer
• Alle weiteren Parameter befinden sich in den Produktdokumentationen

Bedienfeld: 05 = Schaltabstandseinsteller 02 = Verschmutzungsmeldung 01 = Schaltzustandsanzeige 08 = Öffner/Schließer Umschalter

Bemaßtes Bild: Maßangaben in mm (1 mm = 0,03937 Inch) 1 = Empfangsdiode 2 = Sendediode Schlüsselweite

Ergänzende Produkte: STAUBTUBUS-01 PNP-NPN-Wandler BG2V1P-N-2M
