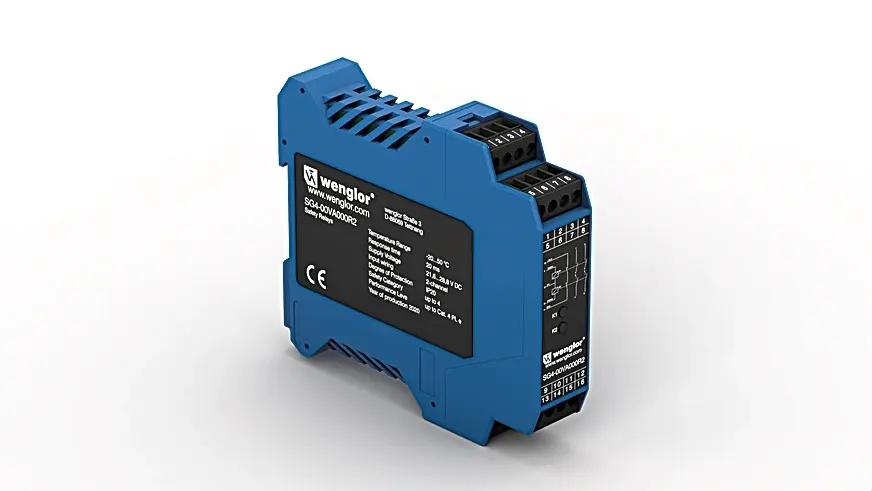

Wenglor SG4-00VA000R2, Sicherheitsrelais Basismodul

In Verbindung mit den Sicherheits-Lichtvorhängen SG-I oder Sicherheits-Mehrstrahllichtgittern SB-I ermöglicht die Relaiseinheit das Schalten von sicherheitsrelevanten Lastkreisen. Dazu werden potentialfreie Sicherheitsrelais verwendet.

Elektrische Daten

• Versorgungsspannung: 21,6 ... 28,8V DC
• Eingangsbeschaltung: 2-kanalig
• Ansprechzeit (automatischer Start): 20ms
• Abfallzeit (Not-Halt): 8ms
• Temperaturbereich: -20 ... 50°C
• Anzahl Sicherheitsausgänge Stopp 0: 2
• Schaltstrom Sicherheitsausgang (250 V AC): 3A

Mechanische Daten

• Gehäusematerial: Kunststoff, PA
• Schutzart: IP20
• Anschlussart: Schraubanschluss (steckbar)
• Klemmbarer Leiterquerschnitt: 0,25 ... 2,5mm²
• Hutschienenmontage: 35mm
• Gewicht: 210g

Sicherheitstechnische Daten

• Sicherheitskategorie (EN ISO 13849-1), Stopp 0: bis 4
• Performance Level (EN ISO 13849-1), Stopp 0: bis Cat. 4 PL e
• Gebrauchsdauer TM (EN ISO 13849-1): 20a
• Stopp-Kategorie (EN 60204-1): 0
• Schaltzyklen B10d (mechanisch): 40 000 000
• Schaltzyklen B10d (60 % Last): 400 000
• Schaltzyklen B10d (100 % Last): 200 000

Allgemeine Daten

• Lieferumfang: 1 × Quickstart 1 × Sicherheits-Mehrstrahllichtgitter

Funktion

• Start, automatisch: ja
• Eingangssignal OSSD: ja

Ausgangsfunktion

• Schließer: ja

Bedienfeld: 71 = Kanal 1 87 = Kanal 2

Bemaßtes Bild: Maßangaben in mm (1 mm = 0,03937 Inch)

Ergänzende Produkte: Software
