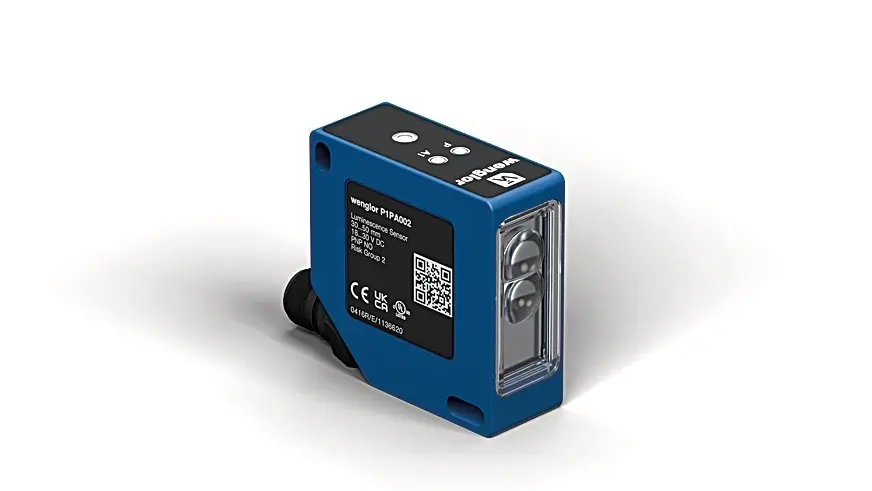

Wenglor P1PA001, Lumineszenzsensor

Der Lumineszenzsensor erkennt mit einem Empfangsfilter alle lumineszierenden Marken, die im Wellenlängenbereich 420-750 nm Licht abstrahlen. Mit einem anderen Empfangsfilter können störende Weißmacher unterdrückt werden. Die Sensoren haben einen kleinen Lichtfleck und arbeiten mit einer UV- LED von hoher Lebensdauer .

Optische Daten

• Arbeitsbereich: 30 ... 90mm
• Arbeitsabstand: 40mm
• Empfangsbereich: 420 ... 750nm
• Schalthysterese: <10%
• Lichtart: UV-Licht
• Wellenlänge: 375nm
• Lebensdauer (Tu = +25 °C): 100.000h
• Risikogruppe (EN 62471): 2
• Max. zul. Fremdlicht: 10.000Lux
• Lichtfleckdurchmesser: siehe Tabelle 1

Elektrische Daten

• Versorgungsspannung: 10 ... 30V DC
• Stromaufnahme (Ub = 24 V): <25mA
• Schaltfrequenz: 2.500Hz
• Ansprechzeit: 200µs
• Anzugs-/ Abfallzeitverzögerung: 0 ... 200ms
• Temperaturdrift: <5%
• Temperaturbereich: -25 ... 60°C
• Anzahl Schaltausgänge: 2
• Spannungsabfall Schaltausgang: 1,5V
• Schaltstrom Schaltausgang: 100mA
• Kurzschlussfest: ja
• Verpolungssicher: ja
• Verriegelbar: ja
• Teach-in -Modus: ZT, DT
• Schnittstelle: IO-Link V1.1
• IO-Link -Version: 1.1
• Schutzklasse: III

Mechanische Daten

• Einstellart: Teach-in
• Gehäusematerial: Kunststoff, ABS Kunststoff, PC
• Optikabdeckung: Kunststoff, PMMA
• Schutzart: IP67
• Anschlussart: M12 × 1; 5-polig
• Gewicht: 78g

Sicherheitstechnische Daten

• MTTFd (EN ISO 13849-1): 2.783,39a
• Diagnosedeckungsgrad ( DC ): 0%
• Gebrauchsdauer TM (EN ISO 13849-1): 11,42a

Allgemeine Daten

• Lieferumfang: 1 × Inbetriebnahmehinweis 1 × Sensor

Ausgangsfunktion

• PNP-Schließer: ja
• Externer Teach-in-Eingang: ja

Einstellbare Parameter

• Ausgang: Gegent
