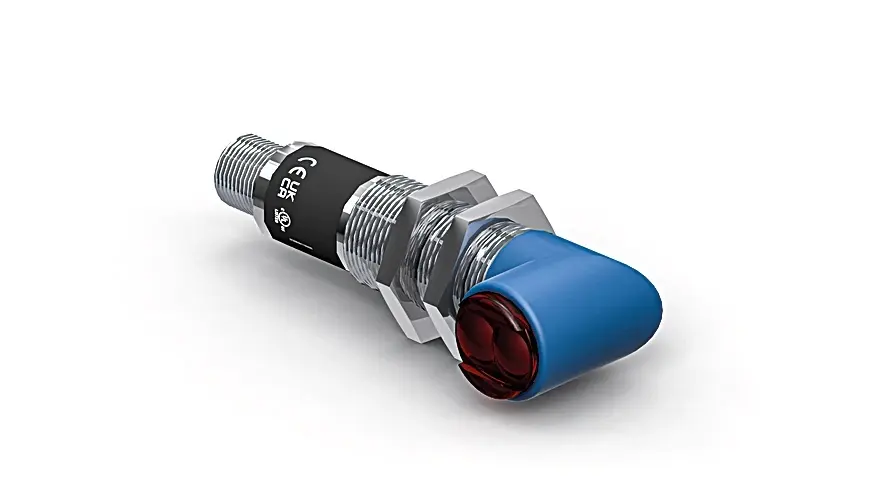

Wenglor LW86PCV3, Spiegelreflexschranke universal

Diese Sensoren benötigen zu ihrer Funktion einen Reflektor . Sie sind aufgrund ihrer hohen Funktionsreserve in jeder Industrieumgebung einsetzbar. Durch das polarisierte Licht können selbst spiegelnde Objekte sicher erkannt werden.

Optische Daten

• Reichweite: 6.000mm
• Bezugsreflektor / Reflexfolie: RQ100BA
• Schalthysterese: <15%
• Lichtart: Rotlicht
• Polarisationsfilter: ja
• Lebensdauer (Tu = +25 °C): 100.000h
• Max. zul. Fremdlicht: 10.000Lux
• Öffnungswinkel: 5°
• Zweilinsenoptik: ja

Elektrische Daten

• Versorgungsspannung: 10 ... 30V DC
• Stromaufnahme (Ub = 24 V): <40mA
• Schaltfrequenz: 1kHz
• Ansprechzeit: 500µs
• Temperaturdrift: <10%
• Temperaturbereich: -10 ... 60°C
• Spannungsabfall Schaltausgang: <2,5V
• Schaltstrom PNP - Schaltausgang: 200mA
• Reststrom Schaltausgang: <50µA
• Kurzschlussfest: ja
• Verpolungssicher: ja
• Überlastsicher: ja
• Schutzklasse: III

Mechanische Daten

• Einstellart: Potentiometer
• Gehäusematerial: Edelstahl V2A, (1.4305 / 303) Kunststoff, PBT
• Vollverguss: ja
• Schutzart: IP67
• Anschlussart: M12 × 1; 4-polig
• Gewicht: 39g

Sicherheitstechnische Daten

• MTTFd (EN ISO 13849-1): 2.447,91a

Allgemeine Daten

• Lieferumfang: 1 × Inbetriebnahmehinweis 1 × Sechskantmutter MUTTER-M18-E003 1 × Sensor

Ausgangsfunktion

• Verschmutzungsausgang: ja
• PNP-Schließer: ja

Einstellbare Parameter

• Schaltung: Öffner Öffner/Schließer Schließer
• Alle weiteren Parameter befinden sich in den Produktdokumentationen

Bedienfeld: 08 = Öffner/Schließer Umschalter 05 = Schaltabstandseinsteller 30 = Schaltzustandsanzeige/Verschmutzungsmeldung

Bemaßtes Bild: Maßangaben in mm (1 mm = 0,03937 Inch) 1 = Sendediode 2 = Empfangsdio
