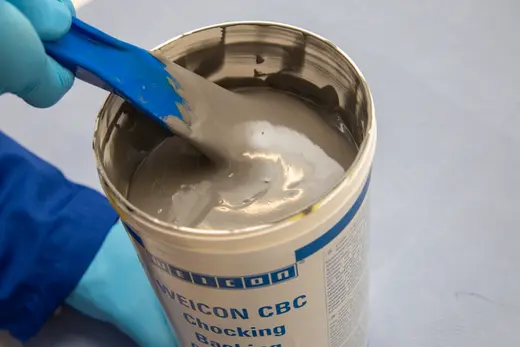

WEICON CBC | aluminiumgefülltes Epoxidharz-System für Verguss und Spaltausgleich, ABS zertifiziert | 0,5 kg | grau

Name: WEICON CBC | aluminiumgefülltes Epoxidharz-System für Verguss und Spaltausgleich, ABS zertifiziert | 0,5 kg | grau
Brand: WEICON
Price: 58.92 EUR
Availability: InStock

Marke: WEICON

Hersteller Artikel-Nr.: 10064790

Produkt-Nr.: P-CGB2LB-CN3Z8Z

Technische Daten

- ermittelt nach Aushärtung bei: 24 h RT + 4 h +60 °C
ABAS_MASTER: MA10045020
Aluminium sandgestrahlt: 8 MPa
Artikelname Technisches Datenblatt: WEICON CBC
Aushärtung: Die Verarbeitung sollte im Idealfall bei Raumtemperatur (+20° C) erfolgen. Höhere Temperaturen verkürzen die Topf- und Aushärtezeit (Faustregel: je +10°C Erhöhung über Raumtemperatur ergibt sich eine Verkürzung ca. um die Hälfte). Temperaturen unter +16°C verlängern die Topf- und Aushärtezeit, bis ab ca. +5°C keine Reaktion mehr erfolgt. Bei niedriger Umgebungstemperatur ist darauf zu achten, dass die Temperatur bis zur vollständigen Aushärtung mindestens +15°C beträgt. Zum Aufheizen der Masse sollten flammenfreie Heizquellen, wie elektrische Heizgebläse, verwendet werden. Aushärtegeschwindigkeit bei unterschiedlichen Temperaturen: +15 °C: 36 Stunden +20 °C: 24 Stunden +25 °C: 18 Stunden +30 °C: 12 Stunden +35 °C: 8 Stunden
Ausschalung: Nach der vollständigen Aushärtung kann die Schalung vorsichtig vollständig entfernt werden. Nun können die Bolzen gesetzt und die Muttern mit dem vorgegebenen Drehmoment angezogen werden (zur Sicherung der Bolzen empfehlen wir WEICONLOCK AN 302-72).
Basis: Epoxid
Bauteiltemperatur: >3 °C über Taupunkt
Biegefestigkeit|DIN EN ISO 178: 80 MPa
Bruchdehnung (Zug)|DIN EN ISO 527-2: 2,3 %
Dichte der Mischung: 1,6 g/cm³
Dichte Härter: 1.08 g/cm³
Dichte Harz: 1.72 g/cm³
Druckfestigkeit|DIN EN ISO 604: 80.0 MPa
Durchgangswiderstand|DIN EN 62631-3-1: 8,4·10^16 Ω·m
E-Modul (Zug)|DIN EN ISO 527-2: 3.800-4.700 MPa
Edelstahl V2A sandgestrahlt: 17.0 MPa
Einschalung: Die zu vergießenden Flächen mit Hilfe des vorbereiteten Schalungsmaterials nach Vorgabe des Einschalungsplanes eindämmen und für das Vergießen vorbereiten.
Einschalung 1: Zunächst das Schalungsmaterial (Schaumstoff) auf das richtige Maß zuschneiden. Der vordere Schaumstoffstreifen sollte bis zur oberen Kantenhöhe der Bauteilplatte reichen.
Einschalung 2: Das Schalungsmaterial aus z.B. Schaumstoffplatten vor dem Ausrichten zunächst mit einem Trennfett bestreichen . Werden Stellschrauben zur Ausrichtung der Anlageteile benutzt, müssen diese nach der Ausrichtung mit Trennwachs vor dem Gießharz geschützt werden, sodass nach dem Aushärten der Passstücke ein einwandfreies Lösen der Stellschrauben gewährleistet ist.
Einschalung 3: Die freiliegenden Schraubenlöcher sollten mit flexiblem Schaumstoffrohr geschlossen werden. Vor dem Einbringen der Schaumstoffrohre müssen diese zunächst ebenfalls mit Trennwachs, wie z. B. WEICON Formentrennmittel P 500, bestrichen werden.
Einschalung 4: Die Schalung wird im vorderen Bereich mit einer Schaumstoffplatte und einem Winkelblech mit mindestens 40 mm Abstand zur Bodenplatte abgeschlossen, um so eine vollständige Entlüftung gewährleisten zu können. Zur Befestigung des Winkels eignet sich WEICON Speed-Flex.
Einschalung 5: Nach dem Einschalen sollten kleine Ritzen, Spalten und Winkel mit WEICON Speed-Flex abgedichtet werden. Danach alle Stellen dahingehend prüfen, ob alle Bereiche gut versiegelt sind. Sollten nach dem Einfüllen vom CBC Undichtigkeiten auftreten, ist ein nachträgliches Abdichten nur sehr schwer möglich. Wenn die Schalung ordnungsgemäß nach dem Schalungsplan durchgeführt wurde, können die Vorbereitungen für das Vergießen von CBC erfolgen.
Empfohlene Hilfsmittel: Bohrmaschine Schaumstoffstreifen/ -rohr Stahlblechwinkel Winkelschleifer Strahlanlage Wärmetasche Heiß- oder Heizlüfter Gewebeband Pinsel Schaumstoffrolle Fusselfreie Tücher
Endhärte|(100 % der Festigkeit): 24 Std.
Farbe: grau
Füllstoff: Aluminium
Gebrauchshinweise: Bei der Verarbeitung von WEICON Produkten sind die physikalischen, sicherheitstechnischen, toxikologischen und ökologischen Daten und Vorschriften in unseren EG-Sicherheitsdatenblättern (www.weicon.de) zu beachten.
Gefahrentexte Webseite: Gefahr Harz H315 - Verursacht Hautreizungen. H317 - Kann allergische Hautreaktionen verursachen. H318 - Verursacht schwere Augenschäden. H411 - Giftig für Wasserorganismen, mit langfristiger Wirkung. Härter H314 - Verursacht schwere Verätzungen der Haut und schwere Augenschäden. H317 - Kann allergische Hautreaktionen verursachen. H360 - Kann die Fruchtbarkeit beeinträchtigen oder das Kind im Mutterleib schädigen. H411 - Giftig für Wasserorganismen, mit langfristiger Wirkung.
Gewicht: 500 g
Gewicht pro Stück: 0,5 kg
Gießen: Die sorgfältig gemischte Vergussmasse sofort verarbeiten. Um Lufteinschlüsse zu vermeiden, den freien Fall beim Eingießen so gering wie möglich halten. Für die Aushärtung und vollständige Entlüftung ist eine Umgebungstemperatur von mindestens +20°C ideal. Eingebrachte Luftblasen können die statischen Eigenschaften negativ beeinflussen. Den Hohlraum so lange ausgießen, bis eine Überfüllung von 15 mm bis 20 mm von der Unterkante des Bauteilfußes erreicht ist. Zur Herstellung eines Rückstellmusters bietet sich der Schraubdeckel der Härterdose an.
Grundpreis: 0,5 kg
Haftfestigkeit|DIN EN ISO 4624: 12.0 MPa
Härte (Shore D)|DIN ISO 7619: 84±3
IMPA-Code: 812955/56
ISSA-Code: 75.510.01
Katalogtext: WEICON CBC eignet sich für die Unter- und Hinterfütterung schwer auszurichtender Anlagen im industriellen und maritimen Einsatz. Das \ABS Product Design Assessment\ zertifizierte System dient als Ersatz für Passstücke, wie zum Beispiel Stahl oder ähnliche Materialien, und stellt den direkten Kontakt mit Fundamentplatten sicher. Das spezielle Expoxidharz-System besitzt eine niedrige Viskosität, ist sehr fließfähig und selbstnivellierend. Es hat eine Topfzeit von 45 Minuten und härtet nahezu schrumpffrei aus. Es bietet eine dauerhaft hohe statische Festigkeit und weist eine hohe Alterungsbeständigkeit auf. Das Epoxidharz-System haftet besonders gut an Stahl und Beton. Es hat eine hohe Druckfestigkeit und ist beständig gegenüber vielen Chemikalien, Ölen und Kraftstoffen. Es ist vibrationsfest und zudem temperaturbeständig. Durch seine sehr geringe Schwindung bleiben Maschinen und Anlagen nach dem Vergießen mit WEICON CBC in ihrer Ausrichtung konstant.
Keyfacts: zertifiziert vom ABS | vibrationsfest | schlagzäh
Konsistenz: fließfähig
Lagerung: WEICON Epoxidharz-Systeme sollten bei Raumtemperatur trocken lagern. Ungeöffnete Gebinde können bei Temperaturen von +18 °C bis +28 °C gelagert werden. Geöffnete Gebinde müssen innerhalb von 6 Monaten verbraucht werden.
Lieferumfang: Verarbeitungsspatel | Konturspachtel Flexy | Gebrauchsanweisung | Handschuhe | Harz & Härter
magnetisch: nein
Maße pro Stück: 190x110x110 mm
max. Schichtstärke|je Arbeitsgang: 30 mm
Mechanisch belastbar nach|(80 % der Festigkeit): 12 Std.
Mindestlagerfähigkeit|bei Raumtemperatur: 24 Mon.
Mischen: Vor Zugabe des Härters muss das Harz mit seinen Füllstoffen unbedingt sorgfältig und blasenfrei aufgerührt werden. Danach kann die Zugabe des Härters erfolgen. Die Komponenten sollten mindestens vier Minuten gut und blasenfrei mit mechanischen Mischern bei niedriger Drehzahl von 300-1000 U/min miteinander vermischt werden, um eine homogene Mischung zu erreichen. Achtung! Bohrmaschine mit Rührstab Edelstahl niemals im eingeschalteten Zustand in die Harzdose eintauchen oder herausziehen! Dadurch werden Luftblasen in die Masse eingebracht, die sich später negativ auf die statischen Eigenschaften des Produktes auswirken können. Es ist immer nur so viel anzumischen, wie innerhalb der Topfzeit verarbeitet werden kann. Das vorgegebene Mischungsverhältnis nach Gewicht (max. Abweichung +/- 2%) muss genau eingehalten werden. CBC wird in kompletten Arbeitspackungen mit aufeinander abgestimmten Harz- und Härtermengen angeboten. Um Mischungsfehler zu vermeiden, sollte daher immer eine komplette Arbeitspackung angemischt werden. Die angegebene Topfzeit bezieht sich auf einen Materialansatz von 10 kg und einer Materialtemperatur von +20°C. Bei Mischung größerer Mengen erfolgt eine schnellere Aushärtung, bedingt durch die typische Reaktionswärme von Epoxidharzen. Bei Portionierung der Gesamtmenge verlängert sich die Topfzeit.
Mischungsverhältnis nach Gewicht: 100:21
Mischungsverhältnis nach Volumen: 100:33
Oberflächenvorbehandlung: Die erfolgreiche Verarbeitung von WEICON CBC hängt von der sorgfältigen Vorbereitung der Oberflächen ab. Denn dies ist der wichtigste Faktor für den Gesamterfolg. Staub, Schmutz, Öl, Schmiere, Rost und Feuchtigkeit oder Nässe haben einen negativen Einfluss auf die Haftung. Vor der Verarbeitung von WEICON CBC müssen daher folgende Punkte beachtet werden: Fundamentflächen (Bauteil und Bauteilfundament) müssen sauber, trocken und fettfrei sein. Dazu werden Fett, Öl, Schmutz, Rost, lose Betonteile, Betonmilch und Farbe sorgfältig entfernt. Zum Reinigen und Entfetten empfehlen wir WEICON Sprühreiniger S. Die Harzkomponente des WEICON CBC sollte auf ca. +25°C vorgewärmt werden. Glatte sowie besonders stark verschmutze Oberflächen sind zusätzlich durch mechanische Oberflächenvorbehandlungen, wie z. B. durch Schleifen oder vorzugsweise durch Strahlen, zu bearbeiten. Bei einer Bearbeitung durch Strahlen, sollte die Oberfläche möglichst auf einen Reinheitsgrad von SA 2 ½ \u2013\u201ENear White Blast Cleaning\u201C (gemäß ISO 8501/1-2, NACE, SSPC, SIS) gebracht werden. Um einen optimalen Rauheits-grad der Oberfläche von 75 - 100 μm zur erreichen, sollten kantige Einwegstrahlmittel (Aluminiumoxid, Korund) ver-wendet werden. Durch die Verwendung von Mehrwegstrahlmittel (Schlacke, Glas, Quarz) aber auch durch Eisstrahlen wird die Oberflächenqualität negativ beeinflusst. Die Luft zum Strahlen muss trocken und ölfrei sein. Metallteile, die mit Meerwasser oder anderen Salzlösungen in Kontakt gekommen sind, sollten zunächst mit VE-Wasser intensiv gespült und nach Möglichkeit über Nacht ruhen gelassen werden, damit alle Salze aus dem Metall herausgelöst werden können. Vor jeder Anwendung von WEICON CBC sollte eine Prüfung auf lösliche Salze nach dem Bresle-Verfahren (DIN EN ISO 8502-6) durchgeführt werden. Die maximale Menge der auf dem Substrat verbliebenen löslichen Salze sollte nicht mehr als 40 mg/m² betragen. Ein Erhitzen und wiederholtes Strahlen der Oberfläche kann erforderlich sein, um alle löslichen Salze und Feuchtigkeit zu entfernen. Nach jeder mechanischen Vorbehandlung sollte die Oberfläche nochmals mit WEICON Sprühreiniger S gereinigt und bis zum Auftrag der Beschichtung vor weiteren Verunreinigungen geschützt werden. Stellen, an denen keine Haftung auf dem Untergrund gewünscht wird, müssen mit silikonfreien Formentrennmitteln behandelt werden. Für glatte Oberflächen empfehlen wir WEICON Formentrennmittel Flüssig F 1000 oder für poröse Oberflächen WEICON Formentrennmittel Wachs P 500. Nach der Oberflächenvorbehandlung sollte möglichst zeitnah (innerhalb einer Stunde) mit dem Auftrag von WEICON CBC begonnen werden, um Oxidation, Blitzrost oder erneute Verschmutzung zu vermeiden.
relative Luftfeuchtigkeit: < 85 %
Schichtfolgezeit|(35 % der Festigkeit): 8 Std.
Schlagzähigkeit|DIN EN ISO 179-1/1eU: 10-15 kJ/m²
Schrumpf: 0,06 %
Selbstbedienungsverbot Ja/Nein: true
Sondertextfeld: In den meisten statischen Berechnungen wird der Druck auf die Maschinenaufnahmen aus Epoxidharz mit einer Lastgewichtsbelastung von nicht mehr als 0,7 N/mm² bis 0,9 N/mm² (100 ~ 130psi) ausgelegt. Der Druck auf CBC durch das Leegewicht und die Schraubenspannung sollte in der Regel so ausgelegt sein, dass 3,5 N/mm² bis 5 N/mm² (ca. 507psi bis 725 psi) nicht überstiegen wird. Damit sich die Maschine oder das Bauteil nicht bewegt, sollte die Schraubenspannung Faktor 2,5 höher sein als das Gewicht der Maschine bzw. des Bauteils. Die Schraubenspannung muss min destens 50 N/mm² (7.250 psi) betragen, um die Sicherheit zu gewährleisten. Kontinuierliche Blocktemperatur sollte +90°C nicht überschreiten.
Stahl 1.0338 sandgestrahlt: 16.0 MPa
Temperaturbeständigkeit: -40 °C bis +160 °C (kurzz. +180 °C)
Tg nach Aushärtung bei RT|(DSC): ~ +50 °C
Tg nach Tempern (bei 120 °C)|(DSC): ~ +75 °C
Topfzeit|bei 20 °C, 500 g Ansatz: 45 Min.
Umrechnungstabelle: (°C x 1,8) + 32 = °F mm/25,4 = inch μm/25,4 = mil N x 0,225 = lb N/mm² x 145 = psi MPa x 145 = psi Nm x 8,851 = lb·in Nm x 0,738 = lb·ft Nm x 141,62 = oz·in mPa·s = cP N/cm x 0,571 = lb/in kV/mm x 25,4 = V/mil
Verarbeitungstemperatur: +15 °C bis +40 °C °C
Verbrauch|Schichtstärke 1,0 mm: 1,6 kg/m²
Verkaufsgebinde: Plastikdose
Verpackungsgröße: 1 Stück
Viskosität der Mischung|bei +25 °C: ~32.000 mPa·s
Wärmeformbeständigkeit|DIN EN ISO 75-2: +62 °C
Wärmekapazität|DIN EN ISO 22007-4: 1.17 J/(g·K)
Wärmeleitfähigkeit|DIN EN ISO 22007-4: 0.7 W/m·K
Zubehör: 2696840,3095960,2714763,3121325,2603944,2605083,2569770,2630982,2632672,2632823,2632996,3497925,5587640,14878190,5588321,12815463,2980031,3493446,2632140,3043475
Zugfestigkeit|DIN EN ISO 527-2: 58.0 MPa

Produktbeschreibung

WEICON CBC eignet sich für die Unter- und Hinterfütterung schwer auszurichtender Anlagen im industriellen und maritimen Einsatz. Das "ABS Product Design Assessment" zertifizierte System dient als Ersatz für Passstücke, wie zum Beispiel Stahl oder ähnliche Materialien, und stellt den direkten Kontakt mit Fundamentplatten sicher. Das spezielle Expoxidharz-System besitzt eine niedrige Viskosität, ist sehr fließfähig und selbstnivellierend. Es hat eine Topfzeit von 45 Minuten und härtet nahezu schrumpffrei aus. Es bietet eine dauerhaft hohe statische Festigkeit und weist eine hohe Alterungsbeständigkeit auf. Das Epoxidharz-System haftet besonders gut an Stahl und Beton. Es hat eine hohe Druckfestigkeit und ist beständig gegenüber vielen Chemikalien, Ölen und Kraftstoffen. Es ist vibrationsfest und zudem temperaturbeständig. Durch seine sehr geringe Schwindung bleiben Maschinen und Anlagen nach dem Vergießen mit WEICON CBC in ihrer Ausrichtung konstant.
