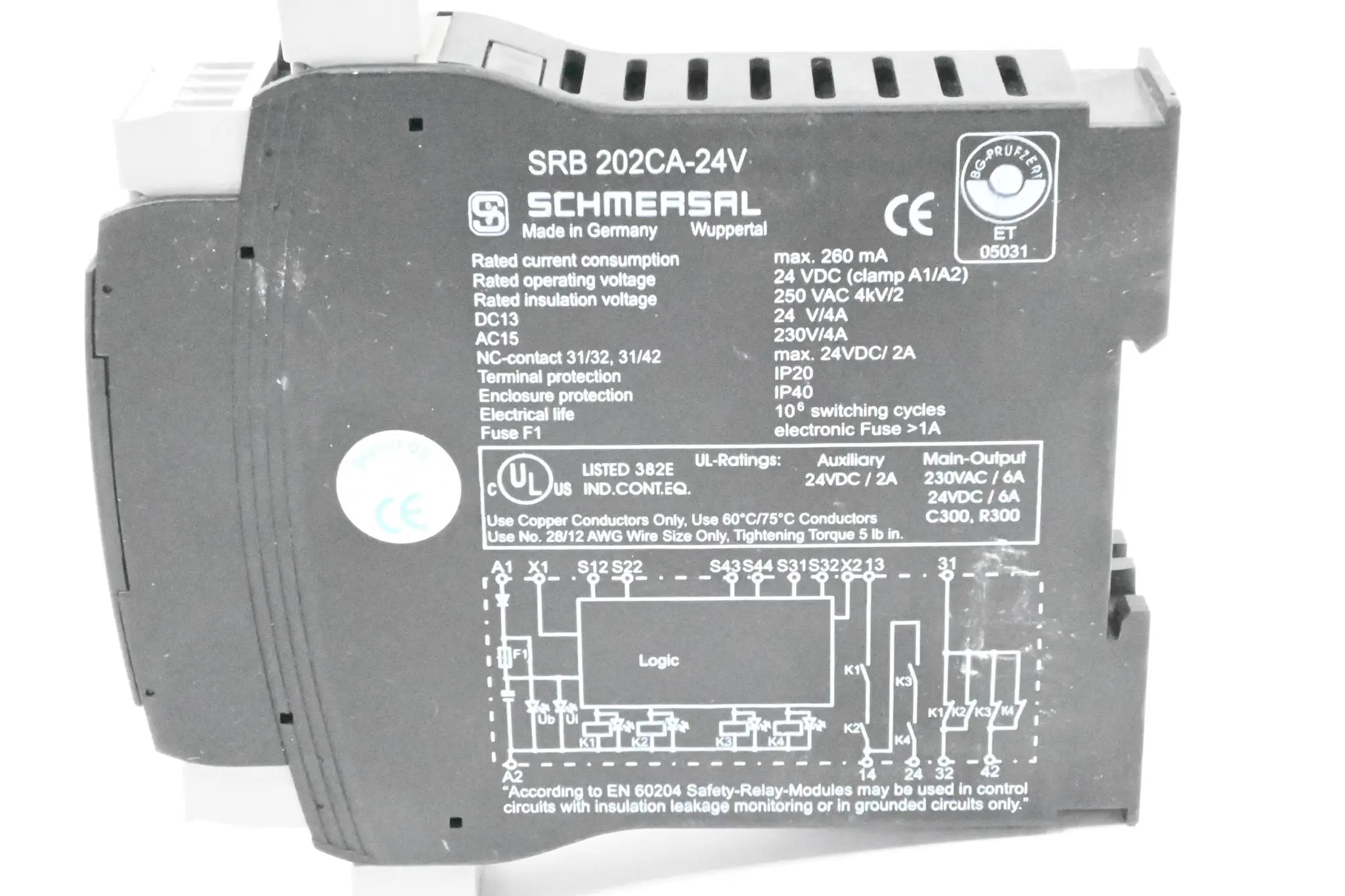

Schmersal Sicherheitsrelaisbaustein SRB 202CA-24V

Der Schmersal Sicherheitsrelaisbaustein SRB202CA 24VDC (Artikelnummer: 101176197) ist ein kompakter Kombinationsbaustein mit 2-fach Auswertung zur Signalverarbeitung sicherheitsgerichteter Schaltgeräte. Das Gerät verarbeitet Signale aus bis zu drei Öffner- und einem Schließereingang und stellt zwei Sicherheitskontakte mit differenziertem Abschaltverhalten sowie zwei Meldeausgänge zur Verfügung. Ausgelegt für eine Betriebsspannung von 24 V DC (-10 % / +20 %), gewährleistet die Auswerteeinheit zuverlässigen Personenschutz nach höchsten Sicherheitsstandards bis PL e / Kategorie 4 und SIL 3.

Produktvorteile

• Die zweistufige Auswertung ermöglicht ein differenziertes Abschaltverhalten, bei dem beispielsweise ein NOT-HALT beide Sicherheitskontakte und die Schutztürüberwachung nur den zweiten Kontakt öffnet.
• Das Sicherheitsrelais erreicht höchste Sicherheitskennwerte bis Performance Level PL e (Kategorie 4) und Safety Integrity Level SIL 3.
• Abnehmbare Schraubklemmen und eine integrierte Statusanzeige mit sechs LEDs vereinfachen Installation und Diagnose.
• Integrierte Funktionen wie automatische Reset-Funktion, Drahtbruch-, Erdschluss- und Rückführkreiserkennung erhöhen die Prozesssicherheit.

Anwendungsbereiche

• Signalverarbeitung von potenzielfreien Kontakten wie NOT-HALT-Befehlsgeräten, Positionsschaltern und Sicherheits-Sensoren.
• Auswertung und Überwachung von Schutztüren, Sicherheitszuhaltungen und Schutzeinrichtungen im Maschinen- und Anlagenbau.
• Einsatz in sicherheitsgerichteten Schaltkreisen mit Stop-Kategorie 0 nach EN IEC 60204-1.

FAQs

Wo kann man das Produkt kaufen?

Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche Sicherheitsanforderungen erfüllt der Schmersal SRB202CA 24VDC?

Der Baustein erfüllt die Anforderungen nach EN ISO 13849-1 bis Performance Level PL e (Kategorie 4) sowie nach EN IEC 62061 / EN IEC 61508 bis SIL 3.

Über wie viele Sicherheits- und Meldeausgänge verfügt das Gerät?

Das Sicherheitsrelais bietet zwei zwangsgeführte Sicherheitskontakte (Relaisausgänge) sowie zwei Hilfskontakte als Meldeausgänge.

Welches Befestigungssystem und welche Abmessungen hat das Gehäuse?

Das 22,5 mm breite, 100 mm hohe und 121 mm tiefe Gehäuse ist für die Schnellbefestigung auf DIN-Normschienen nach EN 60715 ausgelegt.
