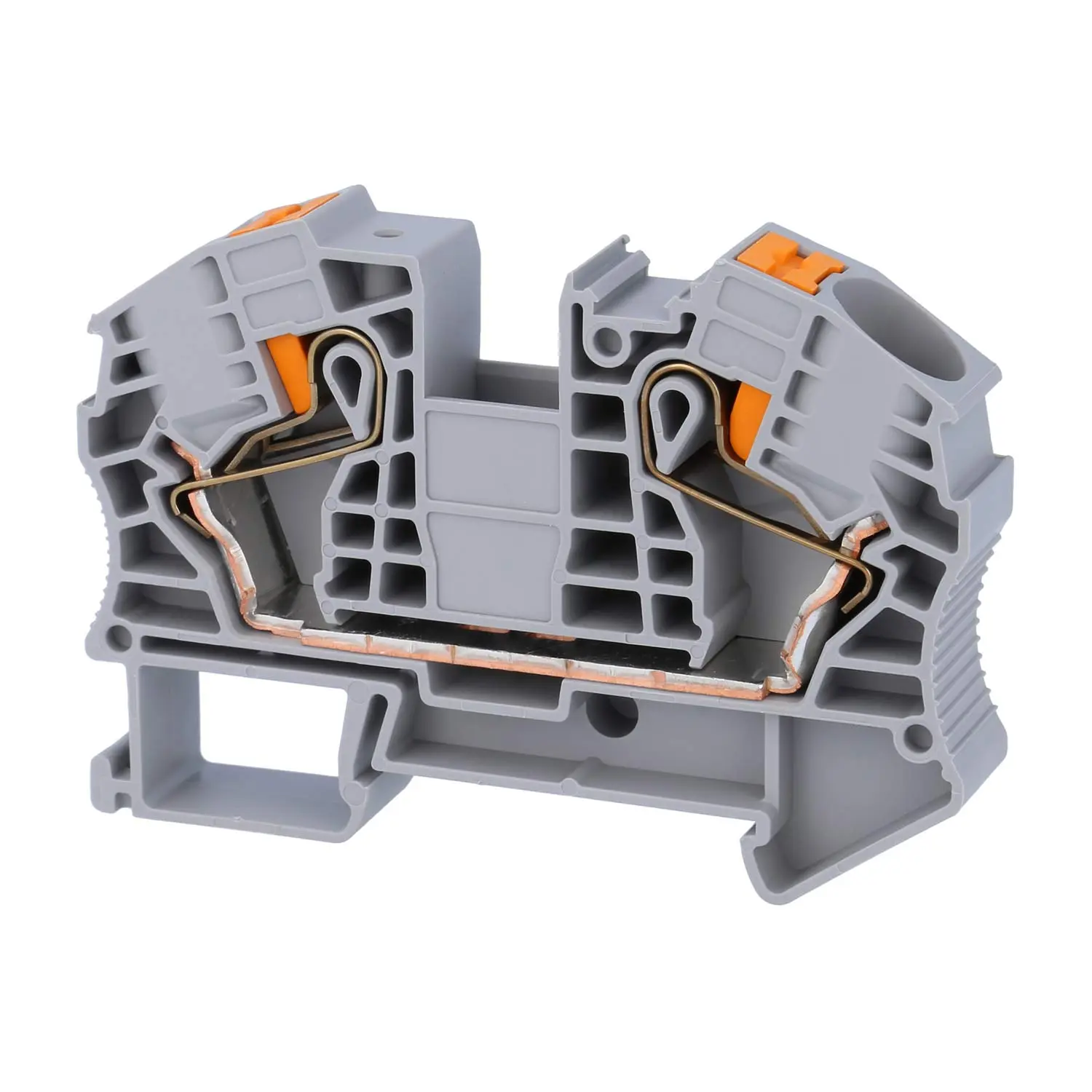

3212138 Phoenix Contact Durchgangsklemme PT 16 N Push-In-Anschluss Nennspannung 1000V Kurzzeitstrom 1,92kA

Name: 3212138 Phoenix Contact Durchgangsklemme PT 16 N Push-In-Anschluss Nennspannung 1000V Kurzzeitstrom 1,92kA
Brand: Phoenix Contact

Hersteller Artikel-Nr.: 3212138

Produkt-Nr.: P-CJW6CS

Technische Daten

3212138 PHOENIX CONTACT Durchgangsklemme PT 16 N Push-In-Anschluss Nennspannung 1000V Kurzzeitstrom 1,92kA:

Typ:	Durchgangsklemme
Serie:	PT 16 N
Anschlusstechnik:	Push-In-Anschluss
Montageart:	NS 35/7,5, NS 35/15
Anzahl der Anschlüsse:	2
Anzahl der Etagen:	1
Rastmaß:	2,2mm
Lehrdorn:	A7
Nennspannung:	Spannung: 1000V
Nennstrom:	76A
Belastungsstrom:	85A bei 25mm²
Kurzzeitstrom:	1,92kA
Bemessungsstoßspannung:	8kV
Verschmutzungsgrad:	3
Überspannungskategorie:	III
Querschnitt mm²:	Nennquerschnitt: 0,5mm² - 25mm² starr: 0,5mm² - 25mm² flexibel: 0,5mm² - 16mm² Aderendhülse ohne Kunststoffhülse: 0,5mm² - 16mm² Aderendhülse mit Kunststoffhülse: 0,5mm² - 16mm² mit TWIN-Aderendhülse: 1,5mm² - 4mm²
Querschnitt AWG:	Nennquerschnitt: AWG20 - AWG4 starr: AWG20 - AWG4 flexibel: AWG20 - AWG6 Aderendhülse ohne Kunststoffhülse: AWG20 - AWG6 Aderendhülse mit Kunststoffhülse: AWG20 - AWG6
Maße:	Länge: 75,4mm Breite: 12,2mm Höhe mit NS35/15: 60,1mm Höhe mit NS35/7,5: 52,6mm
Abisolierlänge:	18,0mm
Temperaturbereich:	-60°C bis 130°C
Werkstoff:	Isolierstoff: Polyamid (PA)
Farbe:	Farbton: grau
Zulassungen / Normen:	Brandverhalten nach UL: V2 nach UL94
Merkmale:	- Anschluss gemäß Norm IEC 60947-7-1.
Übereinstimmende Angaben:	Push-in-Anschlussklemmen
