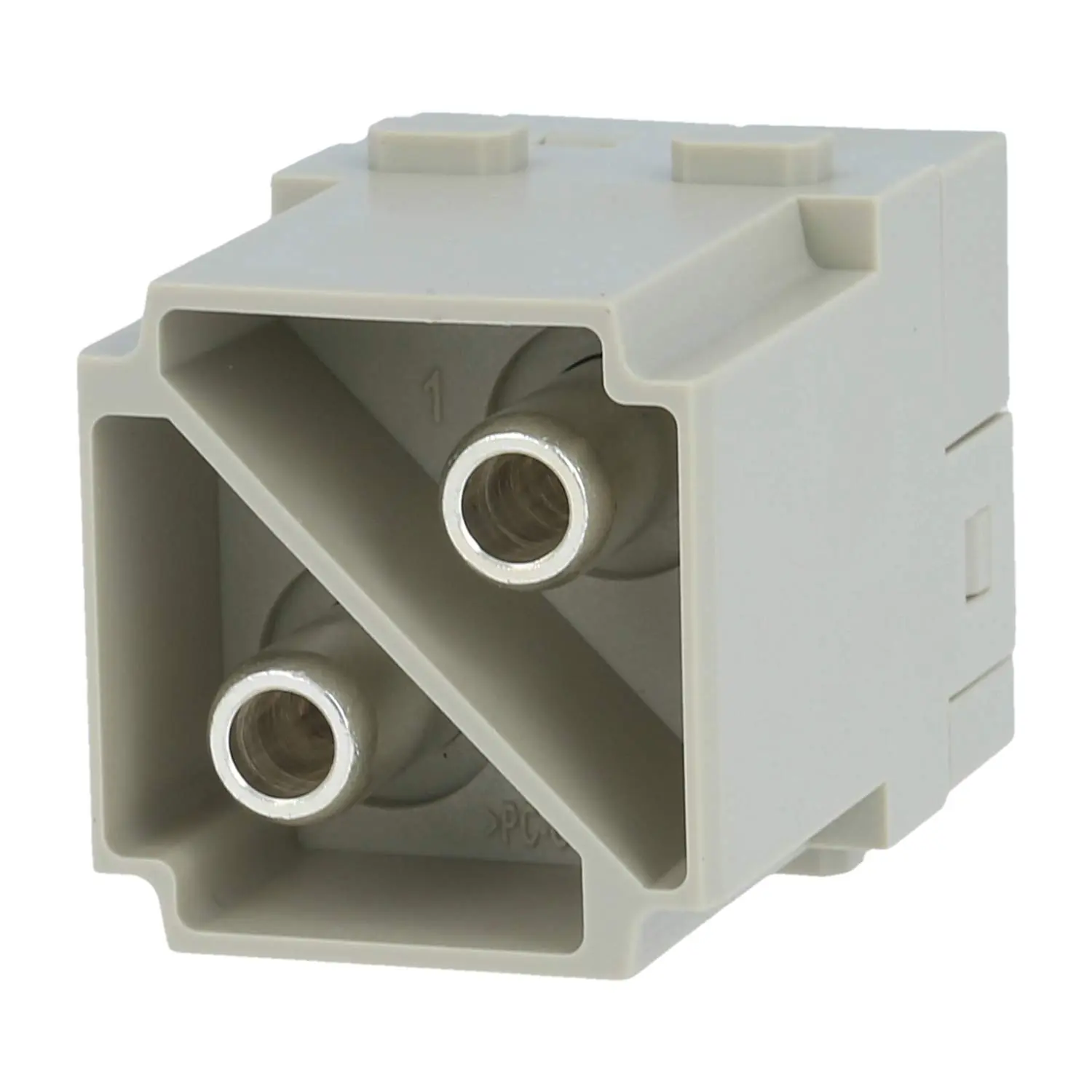

09140022651 HARTING Han 100 Ampere Modul Stifteinsatz (M) Axialschraubanschluss, 2-polig 1000V, 100A

Name: 09140022651 HARTING Han 100 Ampere Modul Stifteinsatz (M) Axialschraubanschluss, 2-polig 1000V, 100A
Brand: HARTING

Hersteller Artikel-Nr.: 09140022651

Produkt-Nr.: P-CG78YW

Technische Daten

09140022651 Harting Han 100 Ampere Modul Stifteinsatz (M) Axialschraubanschluss, 2-polig 1000V, 100A:

Typ:	100 Ampere Axial-Schraubmodul
Bauart:	Stifteinsatz (M)
Polzahl:	2-polig
Beschriftung:	1 - 2
Anschlusstechnik:	Axialschraubanschluss
Bemessungsspannung:	Spannung: 1000V nach UL: 600V
Bemessungsstrom:	Strom: 100A
Bemessungsstoßspannung:	8kV
Verschmutzungsgrad:	3
Durchgangswiderstand:	<=0,3Ohm
Isolationswiderstand:	>=10Ohm
Querschnitt:	mm²: 16mm² - 35mm² AWG: AWG5 - AWG2
Abisolierlänge:	Länge: 13,0mm - 14,0mm
Maße:	Länge: 49,0mm Breite: 34,2mm Höhe: 29,4mm
Schlüsselweite:	SW4
Anzugsdrehmoment:	Drehmoment bis Querschnitt: 6,0Nm Drehmoment 2 bis Querschnitt: 7,0Nm Drehmoment 3 bis Querschnitt: 8,0Nm
Temperaturbereich:	-40°C bis 125°C
Steckzyklen:	>=500
Passend für:	Modularhalterung (mit mind. 2 Aufnahmen)
Werkstoff:	Isolierstoff: Polycarbonat (PC) Kontakt: Kupferlegierung Kontaktoberfläche: hartversilbert
Farbe:	Farbton: kieselgrau RAL 7032
Zulassungen / Normen:	Brandverhalten nach UL: V0 nach UL94
Merkmale:	- Konfektionierung ohne teure Spezialwerkzeuge. - Steckkompatibel mit Crimpmodul 100A. - PE-Anschluss mit Kabelschuh (114626). - Es wird empfohlen dieses Modul im Zusammenhang mit dem Gelenkrahmen nur in Gehäuse mit hoher Bauform zu verwenden.
