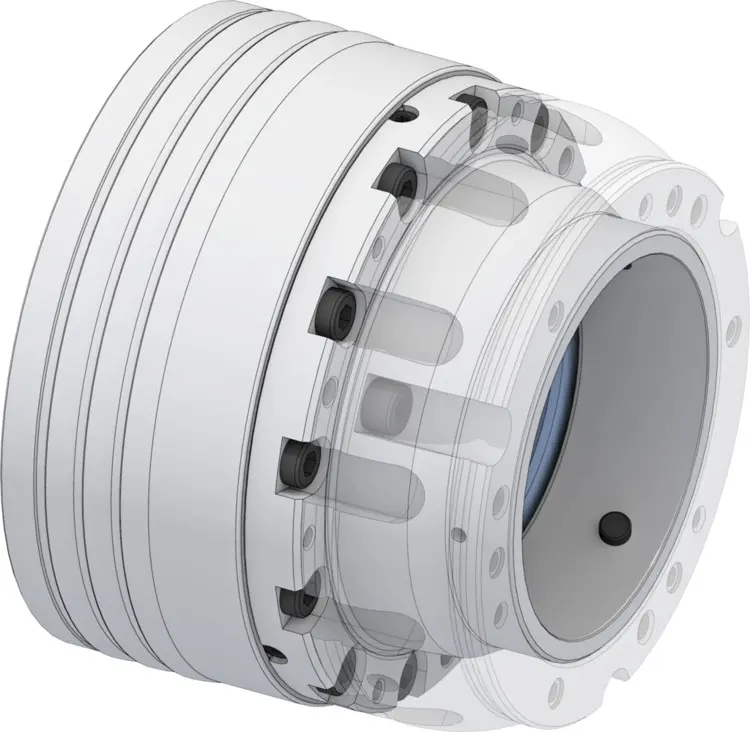

HAINBUCH 10000843, SPANNTOP mini Axzug 65 KK6, 10791/0003

Alte Artikelnummer: 10791/0003

Zeichnung: A054288.0009C

• Baugröße: 65
• Variante: Axzug
• Rundlauf ≤: 0,010 mm
• max. Spannkraft radial: 105 kN
• max. Betätigungskraft [Zug / Druck]: 45 kN
• Drehzahl n max.: 6000 1/min.
• Spannbereich | A | 3 – 65 mm
• Lösehub im Ø | C | 0,6 mm
• Spannreserve im Ø | D | 1 mm
• Überbrückung / empfohlene Werkstücktoleranz: ± 0,5 mm
• Anschlagtiefe | E | 54 mm
• Ø Durchlass | BQ | 66 mm
• Anschlaggewindegröße | BG | 12 M
• Aufnahme Frontanschlag | F | Ø 111 f7
• Zentrierlänge | G | 18 mm
• Lochkreisanschlag | B | LK Ø 145 [3 x M8]
• Länge | H | 47 mm
• Spannreserve axial | Q | 2 mm
• Lösehub axial | R | 2,5 mm
• Spindelaufnahme | DU | KK6
• Gesamtlänge | I | 126 mm
• Außen-Ø | AW | 165 mm
• Gewicht: 10,5 kg
• Min. Spannbereich: 3 mm
• Max. Spannbereich: 65 mm
• Baureihe: RD
• Betätigung: kraftbetätigt
