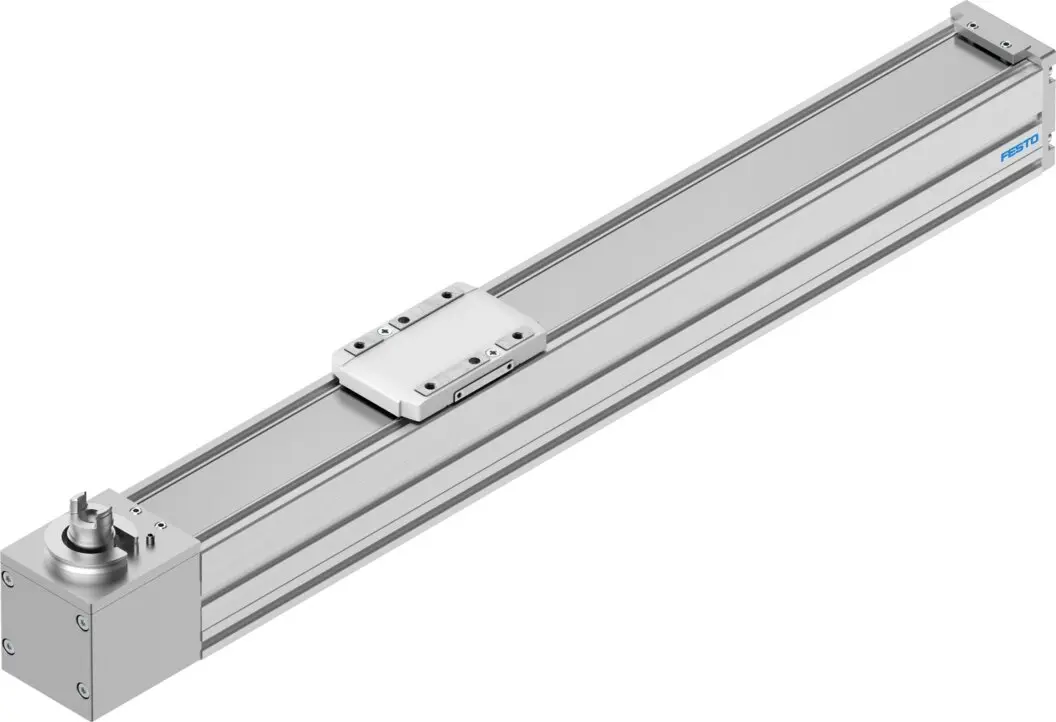

FESTO ELGC-TB-KF-45-200, Zahnriemenachse, SKU: 8062768
Technische Daten
- Gewicht
- 1,219 kg
Produktbeschreibung
- Antriebsritzel Wirkdurchmesser: 19.1 mm
- Arbeitshub: 200 mm
- Baugröße: 45
- Hubreserve: 0 mm
- Zahnriemen-Dehnung: 0.187 %
- Zahnriemen-Teilung: 2 mm
- Einbaulage: beliebig
- Führung: Kugelumlaufführung
- Konstruktiver Aufbau: Elektromechanische Linearachse, mit Zahnriemen
- Motorart: Schrittmotor, Servomotor
- Messprinzip Wegmesssystem: inkremental
- Max. Beschleunigung: 15 m/s2
- Max. Geschwindigkeit: 1.2 m/s
- Wiederholgenauigkeit: ±0, 1 mm
- Einschaltdauer: 100 %
- Schutzart: IP40
- Umgebungstemperatur in °C (Spanne): 0, 50
- Flächenmomente 2. Grades Iy: 140000 mm4
- Flächenmomente 2. Grades Iz: 170000 mm4
- Max. Antriebsmoment: 0.716 Nm
- Max. Kraft Fy: 300 N
- Max. Kraft Fz: 600 N
- Max. Leerlauf- Verschiebewiderstand: 7.8 N
- Max. Moment Mx: 5.5 Nm
- Max. Moment My: 4.7 Nm
- Max. Moment Mz: 4.7 Nm
- Max. Vorschubkraft Fx: 75 N
- Leerlaufantriebsmoment: 0.075 Nm
- Torsionsträgheitsmoment It: 8500 mm4
- Massenträgheitsmoment JH pro Meter Hub: 0.0281 kgcm2
- Massenträgheitsmoment JL pro kg Nutzlast: 0.9119 kgcm2
- Massenträgheitsmoment JO: 0.1862 kgcm2
- Vorschubkonstante: 60 mm/U
- Bewegte Masse: 169 g
- Bewegte Masse bei 0 mm Hub: 169 g
- Gewicht Schlitten: 55 g
- Gewichtszuschlag pro 10 mm Hub: 23 g
- Grundgewicht bei 0 mm Hub: 760 g
- Produktgewicht: 1219 g
- Schnittstellencode Aktuator: V32
- Werkstoff Abschlussdeckel: Alu-Druckguss, lackiert
- Werkstoff Profil: Alu-Knetlegierung, eloxiert
- Werkstoffhinweis: LABS-haltige Stoffe enthalten, RoHS konform
- Werkstoff Abdeckband: rostfreier Edelbandstahl
- Werkstoff Antriebsdeckel: Alu-Druckguss, lackiert
- Werkstoff Führung Schlitten: Vergütungsstahl
- Werkstoff Führungsschiene: Vergütungsstahl
- Werkstoff Riemenscheiben:
