Vakuumpumpen

Von der Befestigung kleiner Bauteile auf CNC-Maschinentischen bis hin zum Verpacken frischer Lebensmittel unter Vakuum – die Anwendungen von Vakuumpumpen, oft auch als Unterdruckpumpen bezeichnet, sind so vielfältig wie die Branchen, in denen sie zum Einsatz kommen. Sie spielen eine entscheidende Rolle in der modernen Produktion und Forschung, indem sie durch die Entfernung von Luft und anderen Gasen aus einem geschlossenen Raum ein Vakuum erzeugen. Dieser Prozess ist fundamental für zahlreiche industrielle und wissenschaftliche Verfahren, die unter speziellen Druckbedingungen ablaufen müssen.

Was sind Vakuumpumpen?

Vakuumpumpen dienen dazu, Gas- oder Luftmoleküle aus einem geschlossenen Raum zu entfernen, um ein Vakuum zu erzeugen oder den Druck zu verringern. Mit ihrem hohen Saugvermögen werden diese Industriepumpen eingesetzt, um Gegenstände mit Vakuum anzuheben und zu transportieren. Vakuum-Systeme finden Anwendung in verschiedenen Bereichen wie der Halbleiterindustrie, der chemischen Industrie, in Laboratorien sowie in der Lebensmittelverpackung.

Aufbau und Funktionsweise von Vakuumpumpen

Der Aufbau einer Vakuumpumpe variiert je nach Typ und Einsatzgebiet, umfasst jedoch in der Regel einen Pumpenkörper mit einer Antriebseinheit (z. B. Motor), Arbeitskomponenten (z. B. Kolben, Turbinen, Rotoren) sowie Einlass und Auslass. Der Elektromotor treibt den Rotor an, der die Luft aus dem System absaugt. Durch die Rotation des Rotors entsteht ein Bereich mit niedrigerem Druck, in den unerwünschte Gase strömen und entfernt werden. Die meisten Vakuumpumpen sind zweistufig und spielen eine Schlüsselrolle in der Vakuumtechnik, indem sie ein tiefes Vakuum für diverse Anwendungen erzeugen können.

Welche Arten von Vakuumpumpen gibt es?

Es gibt verschiedene Arten von Vakuumpumpen, die auf verschiedenen Prinzipien basieren und für verschiedene Anwendungen mit unterschiedlichen Drücken konzipiert sind. Allgemein wird zwischen gasbindende Vakuumpumpen und Gastransfervakuumpumpen unterschieden.

Gasbindende Pumpen: Gasbindende Vakuumpumpen binden Gasmoleküle an Oberflächen im Vakuumsystem, um den Druck im Behälter zu senken und ein Vakuum zu erzeugen. Der Behälter ist dabei luftdicht abgedichtet, um den Gasaustausch mit der Umgebung zu verhindern.

• Ionenvakuumpumpen: Ionenvakuumpumpen, auch bekannt als Ionengetterpumpen, verwenden ein starkes elektrisches Feld, um Gaspartikel zu ionisieren, d.h. in geladene Teilchen umzuwandeln, und auf eine Oberfläche zu beschleunigen, wo sie festgehalten werden. Sie sind ideal für reine, ölfreie Vakua, da die ionisierten Gasteilchen direkt in der Pumpe gebunden oder "vergraben" werden, ohne dass ein Gasauslass nötig ist.
• Kryopumpen: Kryopumpen kühlen Gase auf extrem niedrige Temperaturen ab, sodass diese zu Flüssigkeiten oder Feststoffen kondensieren und an kalten Oberflächen anhaften und so ein sauberes Vakuum erzeugen. Diese Pumpen speichern die Gase statt sie nur zu verschieben, müssen aber regelmäßig regeneriert werden, um weiterhin effizient zu arbeiten.
• Adsorptionspumpen: Adsorptionspumpen fangen Gase ein, indem sie sie an die Oberfläche fester Stoffe wie Aktivkohle oder Zeolithe binden. Die Leistung einer Adsorptionspumpe hängt stark von den Eigenschaften des Adsorptionsmaterials und der Art der zu entfernenden Gase ab. Sie sind besonders nützlich in Anwendungen, bei denen die Kontamination durch Pumpenöle vermieden werden muss.
• Turbomolekularpumpen: Turbomolekularpumpen bestehen aus mehreren Rotor- und Statorschaufeln, die durch Rotation eine molekulare Strömung erzeugen und Gase effektiv in Richtung des Pumpenausgangs transportieren.
• Gastransferpumpen: Im Gegensatz zu gasbindenden Pumpen weisen Gastransfervakuumpumpen eine begrenzte Kapazität auf und müssen regelmäßig regeneriert werden. Sie bewegen Teilchen entweder in einen geschlossenen Raum oder durch Impulsübertragung und benötigen dafür spezifische Strömungsbedingungen.
• Drehschieberpumpen: Drehschieber-Vakuumpumpen nutzen rotierende Schieber oder Flügel, die entweder durch Federn oder die Fliehkraft nach außen gegen die Gehäusewand gedrückt werden und den Schöpfraum mechanisch vergrößern und verkleinern, um ein Vakuum zu erzeugen.
• Scroll-Pumpen: Scroll-Pumpen, eine ölfreie Alternative zu Drehschieberpumpen, nutzen zwei archimedische Spiralen. Eine Spirale steht fest, während die andere sich kreisförmig bewegt. Diese Bewegung verdichtet das Gas, indem sie den Raum verkleinert und das Gas zur Mitte führt, wo es ausgestoßen wird und so ein Vakuum entsteht.
• Turbomolekularpumpen: Turbomolekularpumpen wurden bereits bei den gasbindenden Pumpen erwähnt und können auch in der Kategorie der Gastransferpumpen eingeordnet werden, da sie Gase durch mechanischen Transfer aus dem Vakuumraum entfernen. Sie sind besonders effektiv bei hohen Drücken.
• Membranpumpen: Membranpumpen bewegen Flüssigkeit oder Teilchen durch Auf- und Abwärtshübe einer flexiblen Membran durch die Pumpenkammer. Die Membran trennt das Medium vom Pumpenantrieb, wodurch die Pumpe auch korrosive oder sensible Flüssigkeiten sicher fördern kann.

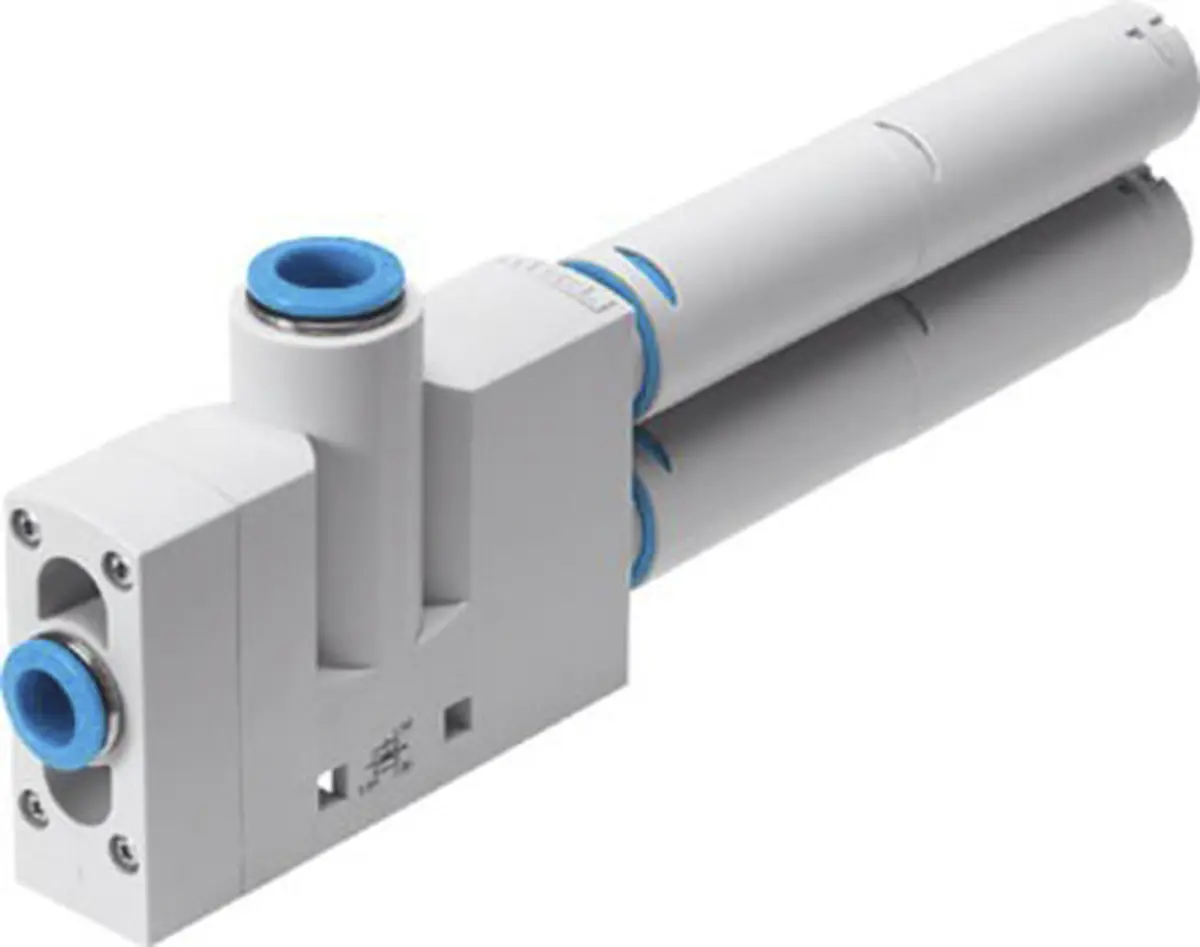

• Venturipumpen: Eine Venturipumpe erzeugt durch den Venturi-Effekt ein Vakuum. Dabei strömen Flüssigkeiten oder Gase mit hoher Geschwindigkeit durch eine enge Düse, wodurch der Druck sinkt und ein Sog entsteht. Das Besondere: Sie benötigt keine mechanisch beweglichen Komponenten, um Medien zu transportieren und ist daher im Gegensatz zu anderen Pumpenarten wartungsfrei.

Die Auswahl der richtigen Vakuumpumpe hängt von vielen Faktoren ab, darunter das gewünschte Vakuumniveau, die Menge des zu pumpenden Gases, die Art der Gase und die Umgebung, in der die Pumpe betrieben wird. Hersteller bieten daher eine breite Palette verschiedener Typen von Pumpen an, um die verschiedenen Anwendungsbereiche abzudecken.

Wo werden Vakuumpumpen eingesetzt?

Vakuumpumpen finden in einer Vielzahl von Branchen Anwendung, darunter:

In der modernen Fertigungstechnik, insbesondere auf dem Gebiet der CNC-Maschinen, ermöglichen innovative Lösungen wie der Vakuumtisch ermöglichen eine flexible und schonende Fixierung von Werkstücken.

In der Chemie beschleunigen sie Prozesse wie die Destillation, indem sie Reaktionen unter niedrigem Druck ermöglichen, was besonders für temperaturempfindliche Substanzen wichtig ist.

In der Medizintechnik leisten sie nach Operationen wertvolle Dienste, etwa indem sie Wundflüssigkeiten sanft entfernen und so die Heilung unterstützen.

In der Forschung ermöglichen sie Experimente im Hochvakuum, was für viele wissenschaftliche Entdeckungen unerlässlich ist.

In der Lebensmittelindustrie tragen sie zur Haltbarkeit von Produkten bei, indem sie Lebensmittel luftdicht verpacken.

Welche Vorteile haben Vakuumpumpen?

• Erzeugung von Vakuum: Der offensichtlichste Vorteil der Vakuumpumpen ist ihre Fähigkeit, Vakuum zu erzeugen. Diese Fähigkeit ist grundlegend für Prozesse, die auf einem niedrigeren als dem atmosphärischen Druck basieren. Beispielsweise benötigen viele physikalische Experimente und Halbleiterherstellungsprozesse ein Hochvakuum, um korrekt zu funktionieren.
• Kontrolle von Prozessumgebungen: Vakuumpumpen ermöglichen eine präzise Kontrolle über die Umgebungsbedingungen in Prozesskammern. Diese Kontrolle ist entscheidend in Bereichen wie der Halbleiterfertigung, wo selbst kleinste Schwankungen im Druck und in der Zusammensetzung der Atmosphäre das Ergebnis stark beeinflussen können.
• Entfernung von Verunreinigungen: Durch die Erzeugung eines Vakuums lassen sich Verunreinigungen wie Staub, Dämpfe und andere unerwünschte Gase aus einer Prozesskammer entfernen. Dies ist insbesondere in Bereichen wichtig, in denen es auf Sterilität und Sauberkeit ankommt, z. B. in der Lebensmittelverpackung und Pharmazie.
• Verbesserung der Prozesseffizienz: Vakuumpumpen können Prozesse beschleunigen, indem sie etwa die Verdampfung fördern oder Trocknungszeiten reduzieren. In der chemischen Industrie ermöglicht dies schnellere Reaktionen und somit eine höhere Durchsatzrate, was die Produktivität steigert.
• Reduzierung von Kosten und Abfall: Durch die Effizienzsteigerung, die Vakuumpumpen bieten, lassen sich auch die Betriebskosten senken. Weniger Energieverbrauch und kürzere Prozesszeiten führen zu geringeren Kosten. Ebenso ermöglichen saubere Prozesse weniger Ausschuss und damit eine Reduktion von Abfallprodukten.
• Vielseitigkeit: Vakuumpumpen sind in verschiedenen Designs und Größen erhältlich, die für spezifische Anwendungen und Druckbereiche optimiert sind. Ob in der Raumfahrttechnik, in der Herstellung von elektronischen Bauteilen, in der Medizintechnik oder in der Lebensmittelverpackung – Vakuumpumpen lassen sich nahezu überall einsetzen und anpassen.

Hersteller von Vakuumpumpen

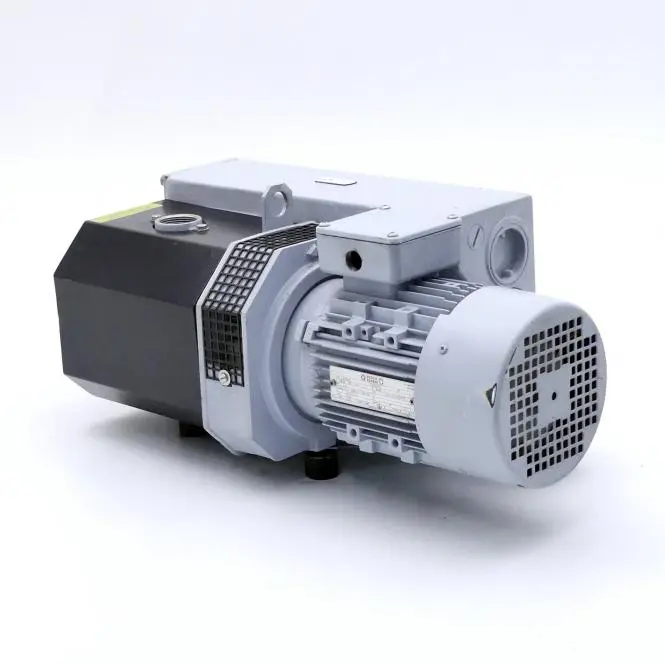

• Leybold
