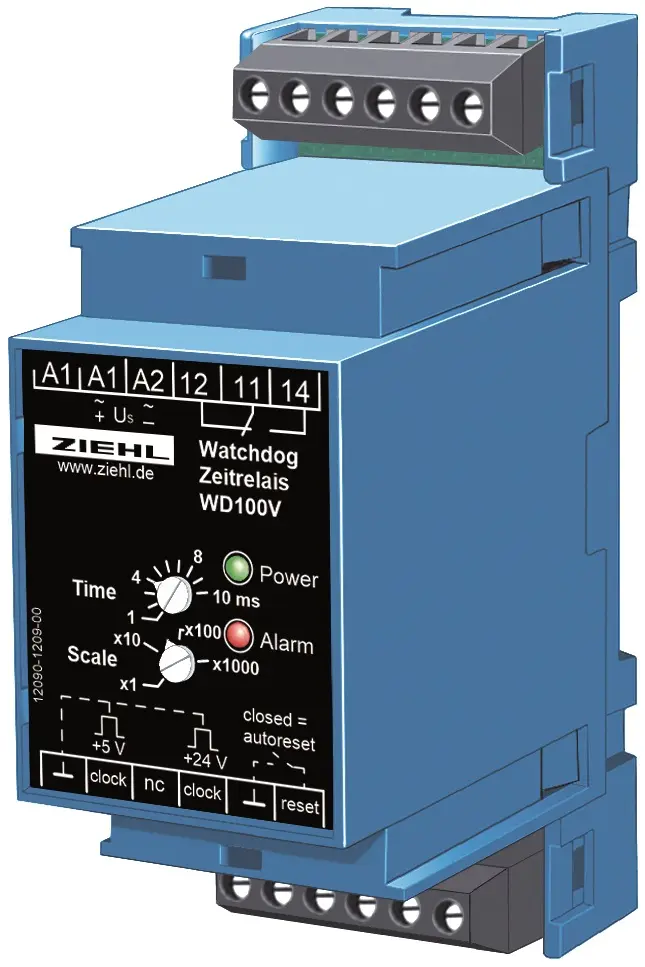

Ziehl Z224319, Watchdog-Zeitrelais Typ WD100V

In der Steuerungstechnik werden zunehmend Industrie-PCs (IPCs), teilweise mit dezentraler Intelligenz, eingesetzt. Einzelne Arbeitsabläufe werden unabhängig voneinander gesteuert. Bei Ausfall oder Störung einer Komponente kann es erforderlich sein, eine komplette Maschine oder Anlage kontrolliert abzuschalten.
Um sicherzustellen, dass durch Störungen im Programmablauf, z. B. verursacht durch kurzzeitige Spannungsunterbrechungen, keine undefinierten Zustände entstehen können, wird das Watchdog-Zeitrelais WD100V eingesetzt. Das Ausgangssignal kann durch eine übergeordnete Steuerung ausgewertet oder direkt in den Not-Aus-Kreis einer Maschine geschaltet werden.

änderungen:
- Z224317 -> Z224319: zusätzlicher Eingang 5 V, Einstellbereich bis 10 s, verbessertes Temperaturverhalten
Anwendung:
- überwachung von Steuerung/IPC in Maschinen
- überwachung der Applikationsprogramme

Anwendungsbeispiel Motorfreigabe:
Die Software der Steuerung (SPS/PLC) erzeugt am Ausgang Q5 (Transistor) ein Taktsignal. Das Relais im WD100V zie() zieht nur an (11-14 schließt), wenn am Eingang clock ein Taktsignal erkannt wird. Dabei muss die Zeit zwischen zwei Flankenwechseln kleiner sein als die am WD100V eingestellte Zeit (Time x Scale).
Fehlt der Takt oder bleibt eine Flanke aus, schaltet das WD100V das Ausgangsrelais ab (11-13 öffnet) und der Motor wird abgeschaltet bzw. ein Einschalten verhindert. Liegt das Rechtecksignal wieder an und der Reset-Kontakt ist geschlossen oder die Steuerspannung wird neu zugeschaltet, zieht das Relais wieder an (frühestens 500 ms nach der Abschaltung).

Produktgruppe: Schaltrelais und Steuerungen
Eingänge/Messgrößen: Digitaleingang
Ausgänge: Alarme/Relais
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau, Verteilereinbau
Zulassung: CE EU-Konformitätserklärung
Anwendungen: Windkraftanlagen, Blockheizkraftwerk
