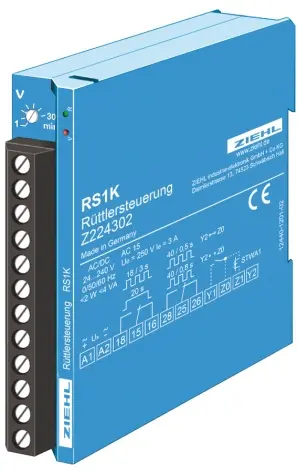

Ziehl Z224302, Rüttlersteuerung Typ RS1K

Die Rüttlersteuerung RS1 K ist ein kompaktes Mehrfach-Zeitrelais zur Ansteuerung von Rüttlern in Absauganlagen. Um Absauganlagen optimal zu betreiben, müssen die Filter, die sich mit Sägemehl, Spänen oder Staub zusetzen, von Zeit zu Zeit freigerüttelt werden.

Der Rüttelvorgang darf keinesfalls bei laufender Absaugung oder während der Austrudelzeit des Ventilators erfolgen. Wird während des Rüttelvorgangs die Absaugung gestartet, so muss dieser sofort abgebrochen werden. Vor dem Start eines Rüttelvorgangs läuft eine einstellbare Verzögerungszeit ab, damit der Ventilator austrudeln kann. Damit können auch Betriebspausen bis 30 Minuten überbrückt werden, ohne dass jedes Mal gerüttelt wird. Die Verzögerungszeit kann durch Kontakte (z. B. vom Schütz Absaugmotor) oder durch einen Stromwandler STWA1 (z. B. L1 vom Absaugmotor) gestartet werden. Die einstellbare Verzögerungszeit beträgt 1 bis 30 Minuten.

Die Rüttelfunktion ist wählbar mit Eingang Y2/Z0. Relais K1 bietet Dauerrütteln für 20 Sekunden oder Impulsrütteln für 18 Sekunden im 3-Sekunden-Takt. Relais K2 ermöglicht Impulsrütteln für 40 Sekunden mit 0,5-Sekunden-Takt oder 0,8-Sekunden-Takt (Ansteuerung von Magnetventilen).

Eine rote LED signalisiert die Verzögerungszeit, eine grüne LED den Rüttelvorgang. Der Rüttelvorgang wird automatisch unterbrochen, wenn die Absaugung angelaufen wird.

Produktgruppe: Schaltrelais und Steuerungen
Eingänge/Messgrößen: Stromerkennung ja/nein, Digitaleingang
Ausgänge: Alarme/Relais
Bauform: Schaltschrankeinbau
Zulassung: CE EU-Konformitätserklärung
Anwendungen: Absauganlagen
