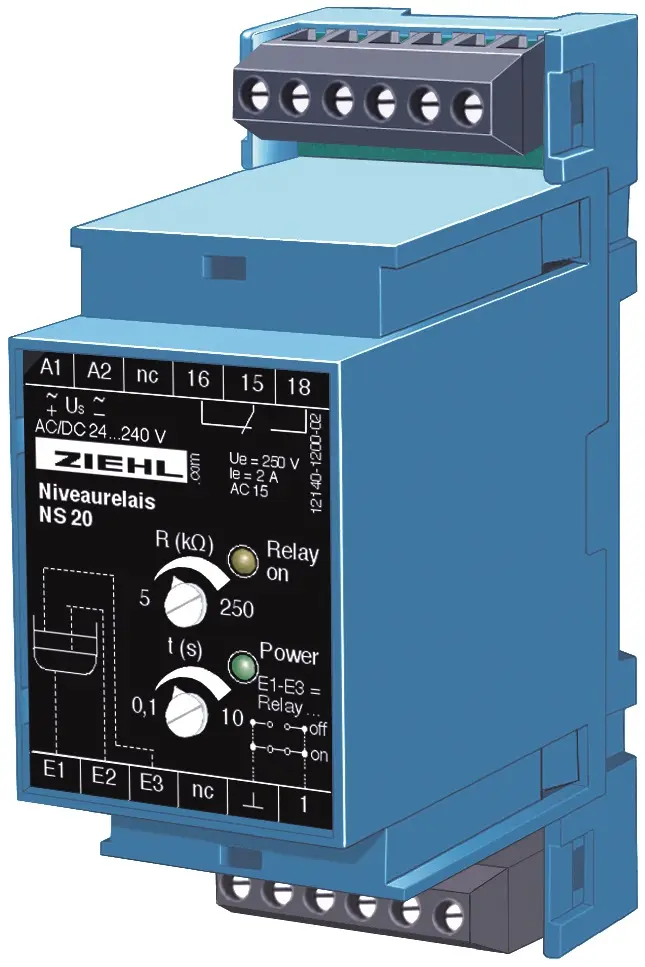

Ziehl V223440, Niveaurelais Typ NS20

Niveauwächter NS20 können als Wächter für 1 Niveau und als Minimal- Maximal-Steuerung bei leitenden Flüssigkeiten eingesetzt werden.

Funktionen:
- 3 Elektroden für MIN/MAX-Steuerung
- 2 Elektroden (E2 offen) als Niveauwächter
- Ansprechwiderstand einstellbar 5 kΩ...250 kΩ
- LED für Anzeige Schaltzustand Relais
- Relaisfunktion wählbar: zieht an/fällt ab, wenn obere Elektrode benetzt ist
- Schaltverzögerung einstellbar 0,1 ... 10 s
- Allspannungsnetzteil AC/DC 24-240 V
- Verteilereinbaugehäuse 2 TE

Anwendung Niveauwächter:
- Trocken- oder überlaufschutz
- Dichtigkeitsüberwachung an Pumpen
- Erkennung von Leckagen

Anwendung Min/Max-Regelung eines Flüssigkeitsstandes zwischen einem Minimalstand (Elektrode E2) und Maximalstand (E3):
Solange die Elektrode E3 nicht benetzt ist, wird ein Magnetventil geöffnet (Pumpe angesteuert) und Flüssigkeit fließt zu. Erreicht das Niveau das Maximum (E3), so wird das Ventil geschlossen. Sinkt der Flüssigkeitsstand unter E2, so beginnt der Zyklus neu. Umgekehrt kann auch die Entleerung eines Behälters gesteuert werden.

Produktgruppe: Schaltrelais und Steuerungen
Eingänge/Messgrößen: Widerstand/Leitwert
Ausgänge: Alarme/Relais
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau, Verteilereinbau
Zulassung: CE EU-Konformitätserklärung
Anwendungen: Pumpenschutz
