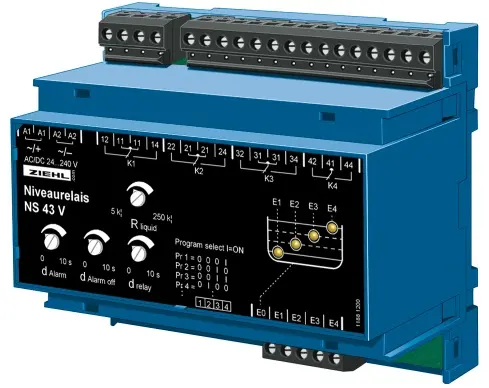

Ziehl V223313, Niveaurelais Typ NS43V

Das Elektrodenrelais NS43V ist ein elektronisches Gerät zur überwachung von Niveaus in leitenden Flüssigkeiten. Die überwachung erfolgt über Elektroden, die je nach Flüssigkeitsstand eingetaucht sind oder nicht. Eine zuverlässige Niveauerfassung bis zu einem Flüssigkeitswiderstand von 250 kΩ zwischen den Elektroden ermöglicht die überwachung aller leitenden Flüssigkeiten, bevorzugt jedoch Wasser mit unterschiedlichen Härtegraden.

Zur Anpassung an die Leitfähigkeit der Flüssigkeit kann die Schaltschwelle im Bereich von 5 kΩ bis 250 kΩ eingestellt werden. Dies ermöglicht beispielsweise die Unterscheidung zwischen der Flüssigkeit und darüber befindlichem Schaum. Das NS43V schützt Aggregate und Anlagen vor Leckschäden, unnötigem Flüssigkeitsverlust sowie Trockenlauf und überlauf.

Es regelt und überwacht Flüssigkeitsniveaus in der Abwassertechnik, im Schwimmbadbereich, in der Fischzucht und überall dort, wo ein bestimmter Füllstand eingehalten werden soll. Je nach Anwendung und eingestelltem Programm regelt es den Flüssigkeitsstand zwischen zwei oder drei Elektroden durch Steuerung von Zu- und Ablauf des Behälters. Die oberste und die unterste Elektrode schützen Aggregate und Anlagen vor Trockenlauf und überlauf.

Da ein reiner Wechselstrommesspfad verwendet wird, sind eine elektrolytische Zersetzung der Edelstahlelektroden sowie die Bildung von Knallgas ausgeschlossen. Die Universal-Steuerspannung AC/DC 24–240 V ermöglicht die Versorgung aus allen gängigen Stromnetzen. Die Potentialtrennung zur Steuerspannung verhindert zuverlässig Fehlfunktionen durch Potentialverschleppung, auch bei DC-Steuerspannungen.

Technische Merkmale:
überwachung von bis zu vier Niveaus
Vier Ausgangrelais, je ein Wechsler
Ansprechschwelle einstellbar: 5–250 kΩ
Ansprechverzögerung für Relais einstellbar: 0–10 s
Ein- und Ausschaltverzögerung für Alarme einstellbar: 0–10 s
Grundprogramme für verschiedene Anwendungen (mit DIP-Schaltern einstellbar)
Uni
