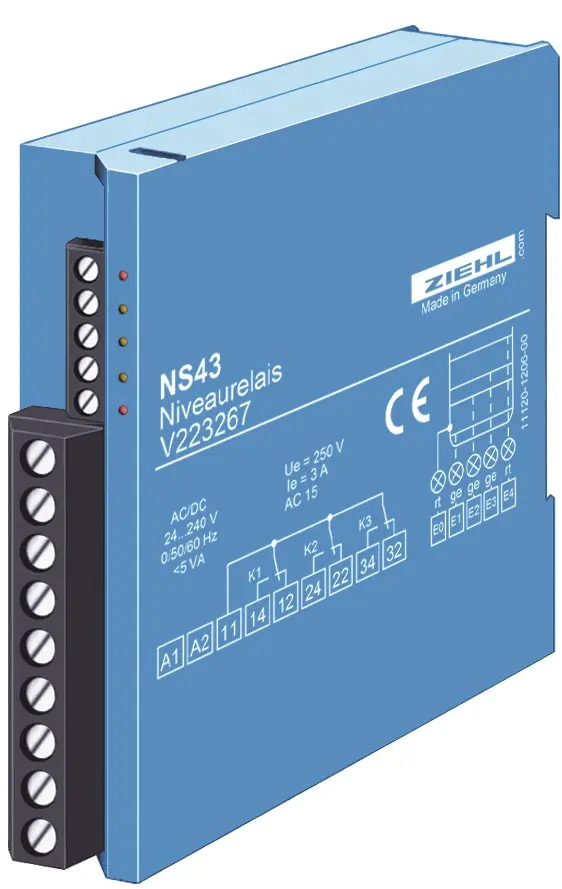

Ziehl V223267, Niveaurelais Typ NS43

Der Niveauwächter NS43 regelt den Flüssigkeitsstand in einem Behälter zwischen zwei Elektroden (E2 und E3). Im Normalbetrieb liegt das Niveau der Flüssigkeit zwischen diesen Elektroden. Das Relais K2 zieht an, sobald das Niveau die Elektrode E3 erreicht, und fällt ab, wenn das Niveau unter die Elektrode E2 sinkt. über die Ausgangskontakte (1 Wechsler) können je nach Einsatzfall eine Pumpe oder ein Ventil gesteuert werden, um das Niveau zu regeln.

Im Störfall, wenn das Niveau über die Elektrode E4 steigt, meldet das Relais K3 (fällt ab) einen überlauf. Umgekehrt, wenn das Niveau unter die Elektrode E1 fällt, fällt das Relais K1 ab und schützt beispielsweise eine Pumpe vor Trockenlauf. LEDs zeigen an, welche Elektroden benetzt sind.

Merkmale:
Niveauüberwachung leitender Flüssigkeiten,
MIN/MAX-Niveauregelung,
Schutz vor überlauf,
Schutz vor Trockenlauf,
Ansprechempfindlichkeit einstellbar von 5 bis 250 kΩ,
LEDs zur Anzeige des Füllstands und für Alarme,
Allspannungsnetzteil AC/DC 24–240 V.

Anwendungen:
Der NS43 wird in der Galvanotechnik und in allen Bereichen eingesetzt, wo der Füllstand einer leitenden Flüssigkeit auf einem bestimmten Niveau gehalten werden muss und gleichzeitig eine überwachung auf überlauf und/oder Trockenlauf erforderlich ist.

Produktgruppe: Schaltrelais und Steuerungen
Eingänge/Messgrößen: Widerstand/Leitwert
Ausgänge: Alarme/Relais
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau
Zulassung: CE EU-Konformitätserklärung
