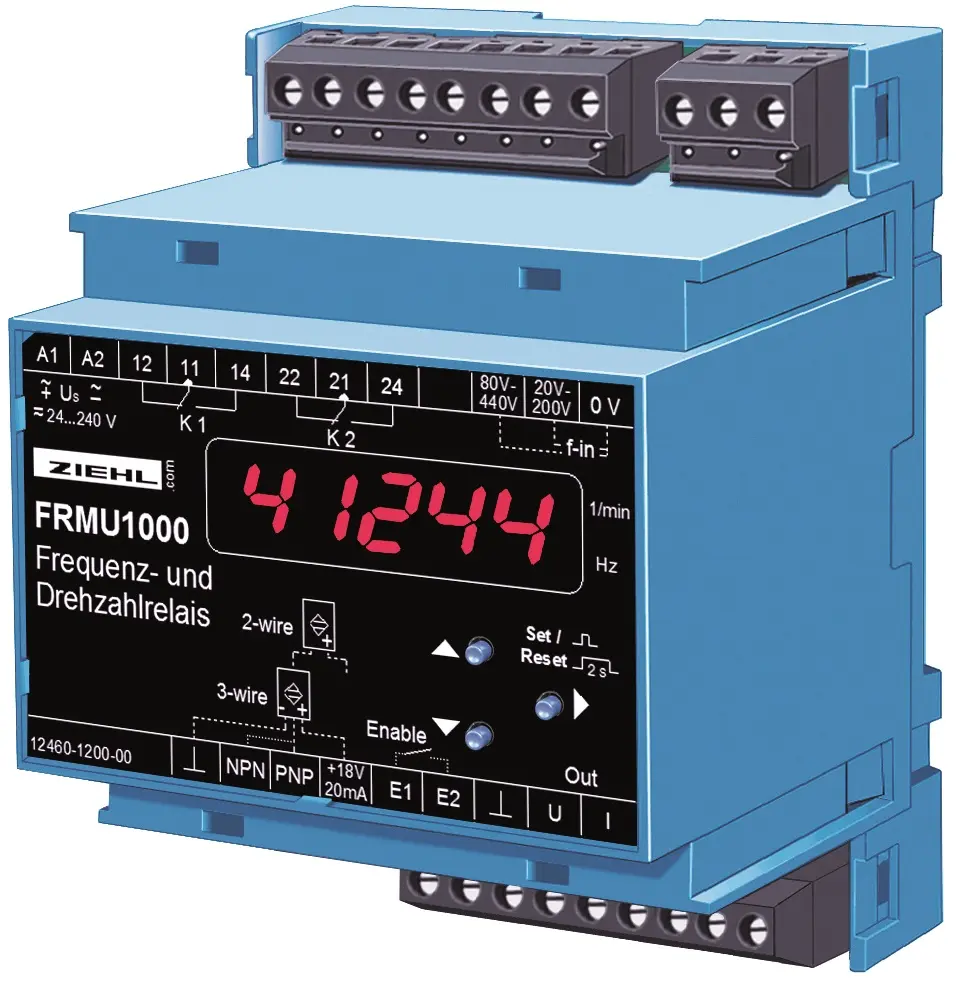

Ziehl U226138, Frequenz- und Drehzahlrelais Typ FRMU1000 / FR1000

Das FRMU1000 vereint die Funktionen eines Drehzahlwächters, Frequenzwächters und Messumformers in einem Gerät. Es verfügt über zwei Grenzwerte mit je einem Relais, die für Unter- oder überfrequenz-, Unter- oder überdrehzahl- sowie Fensterüberwachung genutzt werden können. Der Eingang für die Drehzahlüberwachung kann Signale von Näherungsschaltern mit 2- oder 3-Draht-, NPN- oder PNP-Anschluss auswerten. Die Anzeige ist skalierbar, sodass beispielsweise bei mehreren Impulsen pro Umdrehung (z. B. Initiator an einem Zahnrad) die tatsächliche Drehzahl der überwachten Welle angezeigt werden kann.

Einsatz als Frequenzrelais
Das Gerät eignet sich zur überwachung der Netzfrequenz in Stromnetzen von 16 2/3 bis 400 Hz, um die Einhaltung eines Frequenzfensters sicherzustellen.

Einsatz als Drehzahlrelais
Es ermöglicht die überwachung von über- oder Unterdrehzahl, jeweils mit Vorwarnung und Abschaltung, sowie Fensterüberwachung (z. B. zum Ausblenden kritischer Drehzahlbereiche aufgrund von Resonanzen) und Stillstandsüberwachung an Maschinen und Anlagen. Typische Anwendungen sind Förderbänder, Fahrtreppen, Drehrohre, Aufzüge oder die Keilriemenüberwachung.

Einsatz als Messumformer
Zusätzlich kann das Gerät als Frequenz- oder Drehzahlmessumformer eingesetzt werden, um Signale in ein Standardsignal (0/4–20 mA, 0–10 V) umzuwandeln.

Produktgruppe: Schaltrelais und Steuerungen
Eingänge/Messgrößen: Drehzahl, Frequenz
Ausgänge: Analogausgang 0/4-20 mA, 0-10 V, Alarme/Relais
Anschlussspannung: AC/DC 24-240 V
Zulassung: CE EU-Konformitätserklärung
Anwendungen: Windkraftanlagen, Eigenerzeugungsanlagen für elektrische Energie, Blockheizkraftwerk
