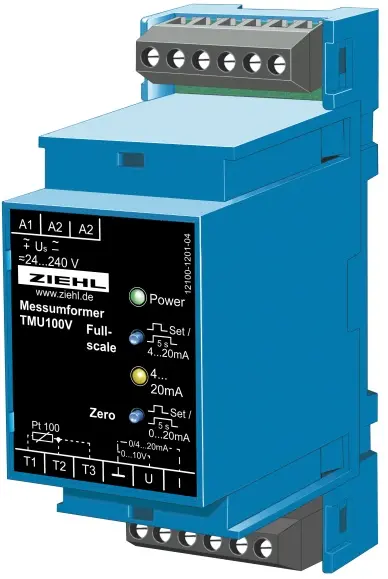

Ziehl T236090, Messumformer für Temperatur Typ TMU100V

Der Messumformer TMU100V dient zur Erfassung von Temperaturen mit Pt 100-Sensoren. Nullpunkt und FullScale können über den gesamten Messbereich von -200 bis +850 °C frei festgelegt werden. Dazu wird ein Widerstand, der dem gewünschten Temperaturwert entspricht, angeschlossen, und das Gerät wird per Tastendruck darauf abgeglichen.

Das Gerät verfügt über ein Universal-Netzteil für AC/DC 24–240 V, wodurch es mit allen gängigen Hilfsspannungen kompatibel ist. Der Pt 100-Sensor kann in 2- oder 3-Leiter-Technik angeschlossen werden. Am Ausgang stehen wahlweise 0/4–20 mA oder 0–10 V zur Verfügung.

Merkmale:
Pt 100-Anschluss in 2- oder 3-Leiter-Technik,
Automatische Leitungskompensation bis 500 Ω Gesamtwiderstand (Sensor + Leitung),
Erkennung von Sensorbruch,
Einfacher Abgleich von Nullpunkt und FullScale per Tastendruck,
Messbereich: -200 bis +850 °C,
Analogausgang: 0–20 mA / 4–20 mA,
Analogausgang: 0–10 V,
LEDs zur Anzeige des Betriebszustands,
Universal-Netzteil: AC/DC 24–240 V,
Verteilereinbaugehäuse: 2 TE, Einbautiefe 55 mm.

Produktgruppe: Messumformer
Eingänge/Messgrößen: Pt 100
Ausgänge: Analogausgang 0/4-20 mA, 0-10 V
Anschlussspannung: AC/DC 24-240 V
Bauform: Schaltschrankeinbau, Verteilereinbau
Zulassung: UL/CSA
